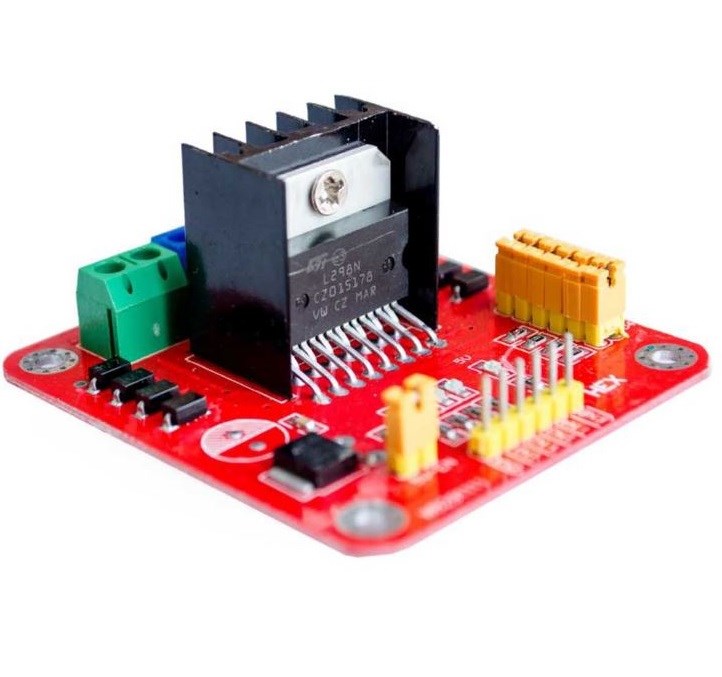

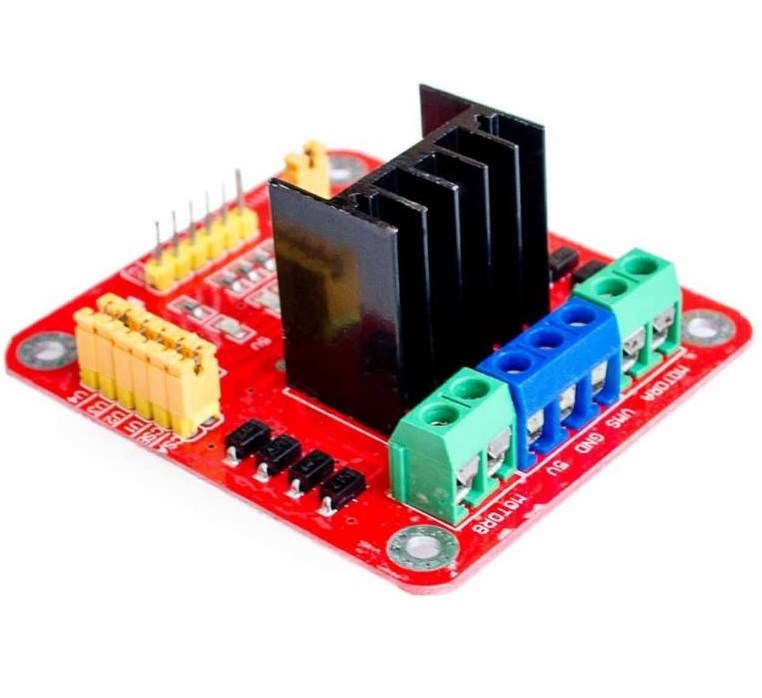

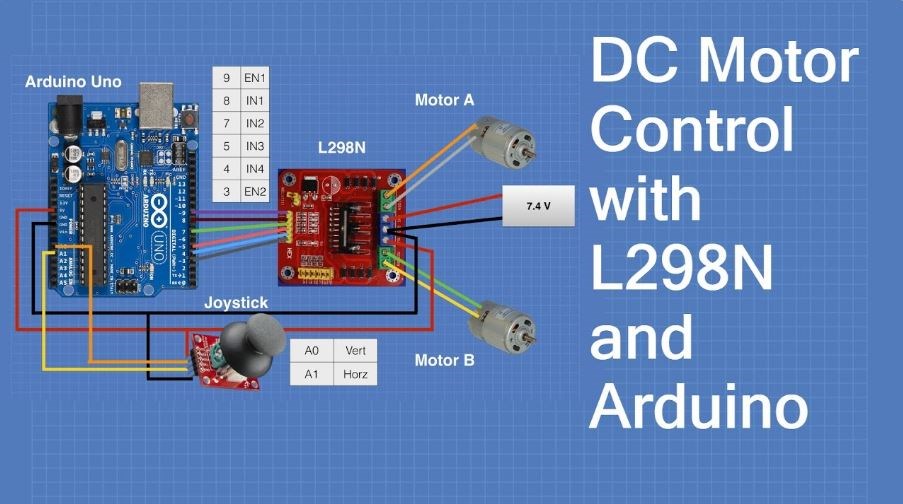

MODULO PONTE H DUAL CONTROLO MOTOR L298N ARDUINO

ref: CE5070

Descrição

MODULO PONTE H DUAL, CONTROLO DE MOTOR, L298N ARDUINO

• Parâmetros do produto:
• Chip de driver: chip de driver de ponte H duplo L298N 2;
• Área de energia do terminal da seção de drive VMS: + 5V ~ + 35V;
• Corrente máxima da seção de drive Io: 2A / Bridge;
• Faixa de tensão de entrada do sinal de controle: 4,5- 5,5 V é o nível alto, 0 V é o nível baixo;
• 5. Consumo máximo de energia : 20 W;
• 6. Parte lógica da área de alimentação do terminal Vss: 4,5 -5,5 V;
• 7. Parte lógica da faixa de corrente operacional: 0 ~36 mA;
• Temperatura de armazenamento: -25C ~ + 130C;

• Tamanho da placa de condução: 55 mm * 60 mm * 30 mm;

• Outras funções: indicador de direção de controle, indicador de energia, detecção de corrente, placa de parte lógica para assumir a interface de energia.

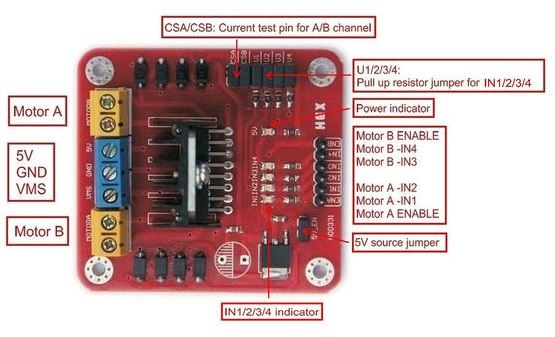

• CSA: O pino de teste de corrente para o motor A, este pino pode ser conectado a um resistor para teste de corrente ou ligado a um jumper para desativá-lo.
• CSB: O pino de teste de corrente para o motor B, este pino pode ser conectado a um resistor para teste de corrente ou ligado a um jumper para desativá-lo.

• VMS: VMS é a fonte de alimentação 5V-35V para o motor. VMS é positivo, GND é negativo.

• 5V: Entrada de alimentação para o circuito lógico na placa.

• 5V-IN: jumper de fonte de 5V. Quando o jumper é colocado, o 78M05 fornece a alimentação de 5 V para o circuito lógico na placa da porta VMS (7 V U1 / 2/3/4: Puxe o resistor para IN1 / 2/3/4. Coloque o jumper habilitado o resistor pull up para o microcontrolador, adiando-o desabilita-o.

• EA / EB: EA / EB é o pino de habilitação para os dois motores A / B, a velocidade do motor também pode ser controlada pelo PWM deste pino.

• IN1 / 2 / 3/4: IN1 / 2/3/4 é o pino para o controle do motor. Motor B é igual ao Motor A.
