DISPLAY SHIELD LCD1602 ARDUINO

ref: MD9024

Descrição

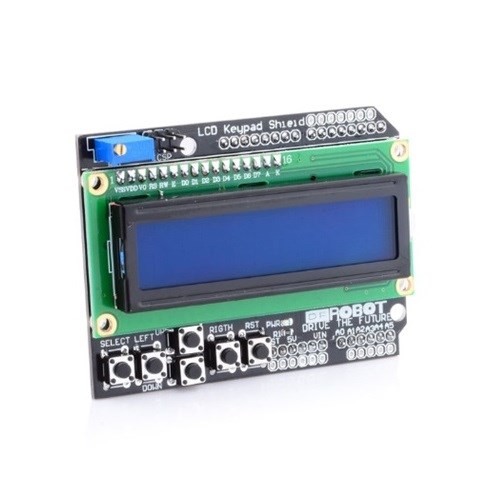

Display Shield LCD1602 com painel de botões, para Arduíno

- Este expansor de teclado LCD (conector de pino macho) para Arduino é composto de uma tela LCD azul 16x2 e 6 botões momentâneos, da esquerda para a direita, SELECT, LEFT, UP, DOWN, RIGHT e RESET. O expansor pode ser conectado diretamente a uma placa Arduíno Duemilanove, tornando desnecessária a soldagem ou fiação de conexão. Os pinos 5, 6, 7, 8 e 9 são usados ​​como interface para a tela LCD.

Características:
• Visor LCD 16x azul fácil de ler
• Contraste ajustável
• Design laminado e fácil de expandir
• Uso da interface LCD4Bit modificada Interface

LCD4Bit modificada :
Para preservar a porta SPI para uso futuro, os pinos digitais IO DB7-10 e pino 11 e pino 12 usados ​​na biblioteca LCD4Bit original foram movidos para DB4-7 e pino 8 e pino 9, respectivamente.

Teclado:
O teclado consiste em 5 botões: SELECIONAR, ESQUERDA, PARA CIMA, PARA BAIXO e PARA A DIREITA mais um botão RESET. Para salvar o pino IO do recurso digital, a interface do teclado usa apenas um canal ADC. O valor da chave é lido por meio de um divisor de tensão de resistência de 5 estágios. Quando uma tecla é pressionada, o ADC lê o valor da tensão por meio do divisor de tensão; então, o valor da tensão é comparado ao limite do valor da tensão armazenado em uma matriz para identificar qual tecla foi pressionada.
