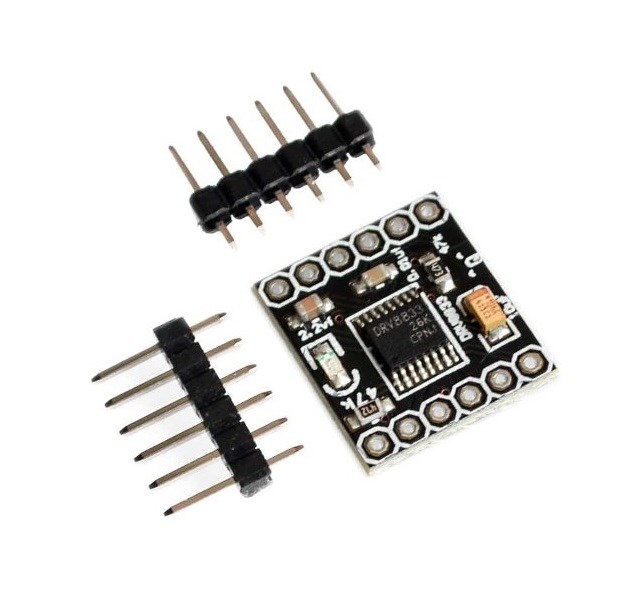

MODULO DRV8833 MOTOR DRIVE 2 CANAIS

Disponivel

€2,40

Leiria Coimbra

ref: CE9199

Descrição

1. Tamanho: 18,5 * 16mm
2. Tensão de entrada: 3V-10V
3. Corrente de saída da ponte H única: 1.5A (pode conduzir dois motores DC)
4. Proteção contra sobrecorrente: SIM
5. Proteção contra curto-circuito: SIM
6 .Bloqueio de subtensão: SIM
7. Proteção contra superaquecimento : SIM 8. Com um modo de sono de baixa potência



Aplicação:
1. Motor DC cuja corrente de acionamento é inferior a 1,5A
2. Motor de passo de 4 fios

Ficha Técnica

1. ULT PIN: modo set. Low nível é o modo de sono
2. OUT1,OUT2:1-channel H-bridge controlado por IN1 /IN2
3. OUT3,OUT4:Ponte H de 2 canais controlada por IN3/IN4
4. PIN EEP: Proteção de saída. Padrão sem necessidade de conexão.
5. VCC:3-10V
6. GND
