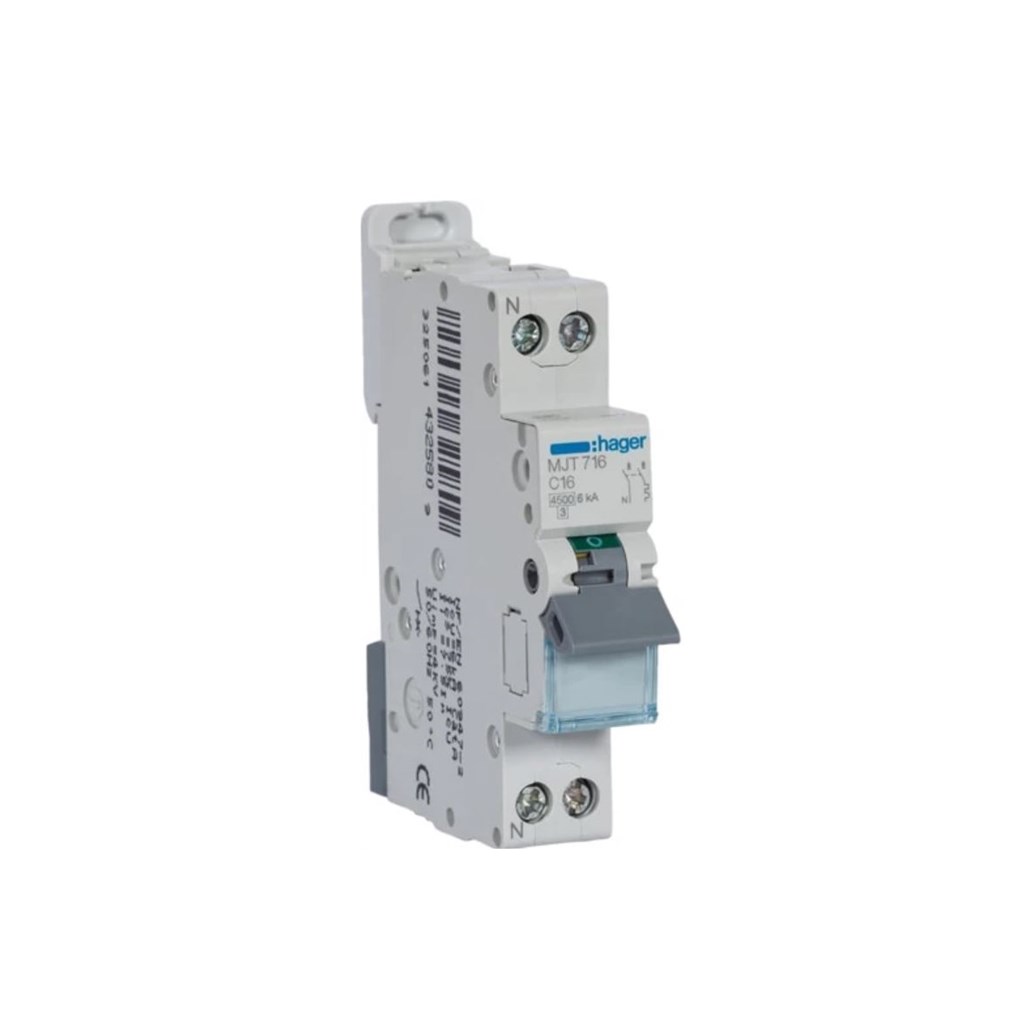

DISJUNTOR 16A C4.5/6KA 1P+N 1MODULO

Ficha Técnica

Arquitectura
Posição do neutro Esquerda
Número de polos protegidos 1
Nº de pólos 2 P
Tipo de pólos 1P+N
Curva C

Funções
Com corte do neutro Sim

Configuração
Nº de módulos 1

Conectividade
Alinhamento dos bornes superiores para aparelhos modulares: Terminal Shifted
Alinhamento dos bornes inferiores para aparelhos modulares: Terminais de deslocamento

Principais características elétricas
Poder de corte estipulado 4.5 kA
Tensão alternada estipulada de utilização 230 / 240 V
Tipo de tensão de alimentação AC
Frequência de funcionamento 50/60 Hz

Voltagem
Tensão estipulada de isolamento 500 V
Tensão máxima de utilização 253 V
Tensão estipulada de resistência ao choque 4000 V

Corrente elétrica
Intensidade nominal 16 A
Poder de corte de serviço conforme EN60898: 4.5 kA
Valor nível min/máx de funcionamento térmico em alternada: 1.13 / 1.45 In
Valor nível min/máx de funcionamento magnético em alternada: 5 / 10 In
Etimicuiec609472 6 kA
Poder de corte estipulado 230V 50Hz: 4.5 kA
Poder de corte de serviço conforme EC 947.2 50Hz: 75 %
Pdc limite em c.a. 230V ( EN 60947-2): 6 kA
Pdc último em c.a. 240V (NF EN 60947-2): 6 kA

Corrente / temperatura
Corrente nominal a -25°C 19.41 A
Corrente nominal a -20°C 19.12 A
Corrente nominal a -15°C 18.84 A
Corrente nominal a -10°C 18.54 A
Corrente nominal a -5°C 18.25 A
Corrente atribuída a 0°C 17.94 A
Corrente nominal a 5°C 17.63 A
Corrente nominal a 10°C 17.32 A
Corrente nominal a 15°C 17 A
Corrente estipulada a 20ºC 16.67 A
Corrente nominal a 25°C 16.34 A
Corrente estipulada a 30ºC 16 A
Corrente estipulada a 35ºC 15.75 A
Corrente estipulada a 40ºC 15.5 A
Corrente estipulada a 45ºC 15.25 A
Corrente estipulada a 50ºC 14.99 A
Corrente estipulada a 55ºC 14.72 A
Corrente estipulada a 60ºC 14.45 A

Coeficiente de correção de corrente
Coeficiente de correção da corrente nominal para 2 aparelhos justapostos: 0.95
Coeficiente de correção da corrente nominal para 3 aparelhos justapostos: 0.95
Coeficiente de correção da corrente nominal para 4 e 5 aparelhos justapostos: 0.9
Coeficiente de correção da corrente nominal para 6 aparelhos justapostos: 0.85
Coeficiente de correção do disparo magnético a 100Hz: 1.1
Coeficiente de correção do disparo magnético a 200Hz: 1.2
Coeficiente de correção do disparo magnético a 400Hz: 1.5
Coeficiente de correção do disparo magnético a 60Hz: 1

Dimensões
Profundidade produto instalado 70 mm
Altura produto instalado 84.7 mm
Largura produto instalado 17.7 mm

Frequência
etimfrequency 50 a 60 Hz

Potência
Potência total dissipada em IN 3.8 W
Potência dissipada por pólo 1.9 W

Resistência
Nº de manobras elétricas em ciclos 4000
Nº de manobras mecânicas 20000

Instalação, montagem
Tipo de conexão para produtos modulares: Terminal de parafuso
Binário de aperto 1,9Nm
Tipo de tranca alta para produtos modulares: Plástico
Tipo de clip de fixação sobre calha DIN para aparelhos modulares: plástico
Tipo de ligação inferior para aparelhos modulares: Terminal de parafuso
Elevada desmontagem para produtos modulares: Sim
Desmontabilidade inferior para aparelhos modulares: Sim
Adaptado para montagem encastrada Sim

Ligação
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido 0.75 / 16 mm²
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível 0.75 / 10 mm²
Tipo de ligação Borne: com parafusos

Padrões
texto EN 60898-1
Homologações NF
Diretiva Europeia WEEE em conformidade

Segurança
Índice de proteção IP IP20

Condições de utilização
Temperatura de funcionamento -25…60 °C
Grau de poluição de acordo com a IEC 60664 / IEC 60947-2 3
Classe de limitação da energia I²t 3
Altitude 2000 m
Tropicalização Todos os climas
Temperatura de armazenamento / transporte: -25…80 °C
