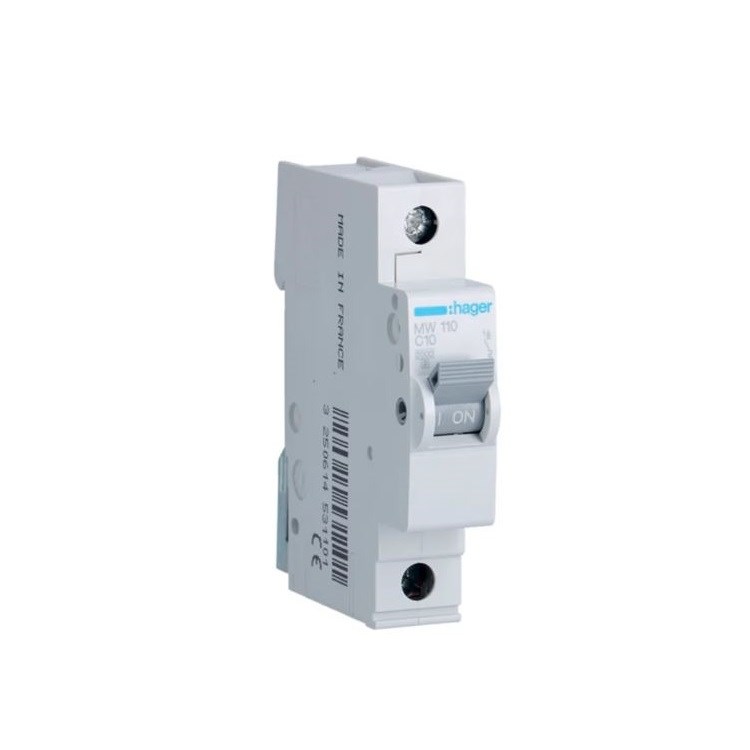

DISJUNTOR 10A C 1P 1MODULO

Ficha Técnica

• Arquitetura

• Posição do neutro: Sem neutro

• Número de polos protegidos: 1

• Nº de polos: 1 P

• Modo de fixação Calha: DIN

• Curva C

• Funções

• Com corte do neutro: Não

• Configuração

• Nº de módulos: 1

• Conectividade

• Alinhamento dos bornes superiores para

• aparelhos modulares Terminal alinhado

• Alinhamento dos bornes inferiores para

• aparelhos modulares Terminais alinhados

• Principais características elétricas
  Poder de corte estipulado 3 kA
  Tensão alternada estipulada de utilização 230 / 400 V
  Tipo de tensão de alimentação AC
  Frequência de funcionamento 50/60 Hz

• Voltagem

• Tensão estipulada de isolamento 500 V

• Tensão estipulada de resistência ao choque 4000 V

• Corrente elétrica

• Intensidade nominal 10 A

• Poder de corte de serviço conforme EN60898 3 kA

• Valor nível min/máx de funcionamento térmico em alternada 1.13 / 1.45 In

• Valor nível min/máx de funcionamento magnético em alternada 5 / 10 In

• Poder de corte estipulado 230V 50Hz 3 kA

• Poder de corte estipulado 400V 50Hz 3 kA

• Corrente / Temperatura
• Corrente nominal a -25°C 13.4 A
• Corrente nominal a -20°C 13.1 A

• Corrente nominal a -15°C 12.8 A

• Corrente nominal a -10°C 12.54 A

• Corrente nominal a -5°C 12.21 A

• Corrente atribuída a 0°C 11.91 A

• Corrente nominal a 5°C 11.61 A

• Corrente nominal a 10°C 11.31 A

• Corrente nominal a 15°C 11.01 A

• Corrente estipulada a 20ºC 10.72 A

• Corrente nominal a 25°C 10.42 A

• Corrente estipulada a 30ºC 10 A

• Corrente estipulada a 35ºC 9.82 A

• Corrente estipulada a 40ºC 9.52 A

• Corrente estipulada a 45ºC 9.22 A

• Corrente estipulada a 50ºC 9 A

• Corrente estipulada a 55ºC 8.63 A

• Corrente estipulada a 60ºC 8.33 A

• Corrente nominal a 65°C 8.03 A

• Corrente estipulada a 70ºC 7.73 A

• Coeficiente de correção de corrente

• Coeficiente de correção da corrente nominal para 2 aparelhos justapostos 1

• Coeficiente de correção da corrente nominal para 3 aparelhos justapostos 0.95

• Coeficiente de correção da corrente nominal para 4 e 5 aparelhos justapostos 0.9

• Coeficiente de correção da corrente nominal para 6 aparelhos justapostos 0.85

• Coeficiente de correção do disparo magnético a 100Hz 1.1

• Coeficiente de correção do disparo magnético a 200Hz 1.2

• Coeficiente de correção do disparo magnético a 400Hz 1.5

• Coeficiente de correção do disparo magnético a 60Hz 1

• Dimensões

• Profundidade produto instalado 70 mm

• Altura produto instalado 83 mm

• Largura produto instalado 17.5 mm

• Frequência

• etimfrequency 50 a 60 Hz

• Potência

• Potência total dissipada em IN 1.63 W

• Potência dissipada por pólo 1.63 W

• Resistência
• Nº de manobras eléctricas em ciclos 4000

• Nº de manobras mecânicas 20000

• Instalação, montagem

• Tipo de conexão para produtos modulares Terminal de parafuso

• Binário de aperto 2,8Nm

• Tipo de ligação inferior para aparelhos modulares Terminal Biconnect

• Ligação
  Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido: 1 / 35 mm²
  Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível: 1 / 25 mm²
  Tipo de ligação: Borne com parafusos

• Padrões

• Texto IEC 60898-1

• Diretiva Europeia WEEE em conformidade

• Segurança

• Índice de proteção IP IP20

• Condições de utilização

• Temperatura de funcionamento -25…70 °C

• Grau de poluição de acordo com a IEC 60664 / IEC 60947-2 2

• Classe de limitação da energia I²t 3

• Altitude 2000 m

• Tropicalização Todos os climas

• Temperatura de armazenamento / transporte -25…80 °C
