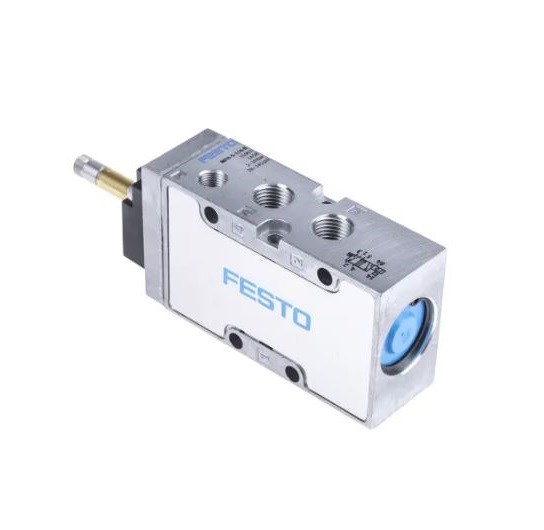

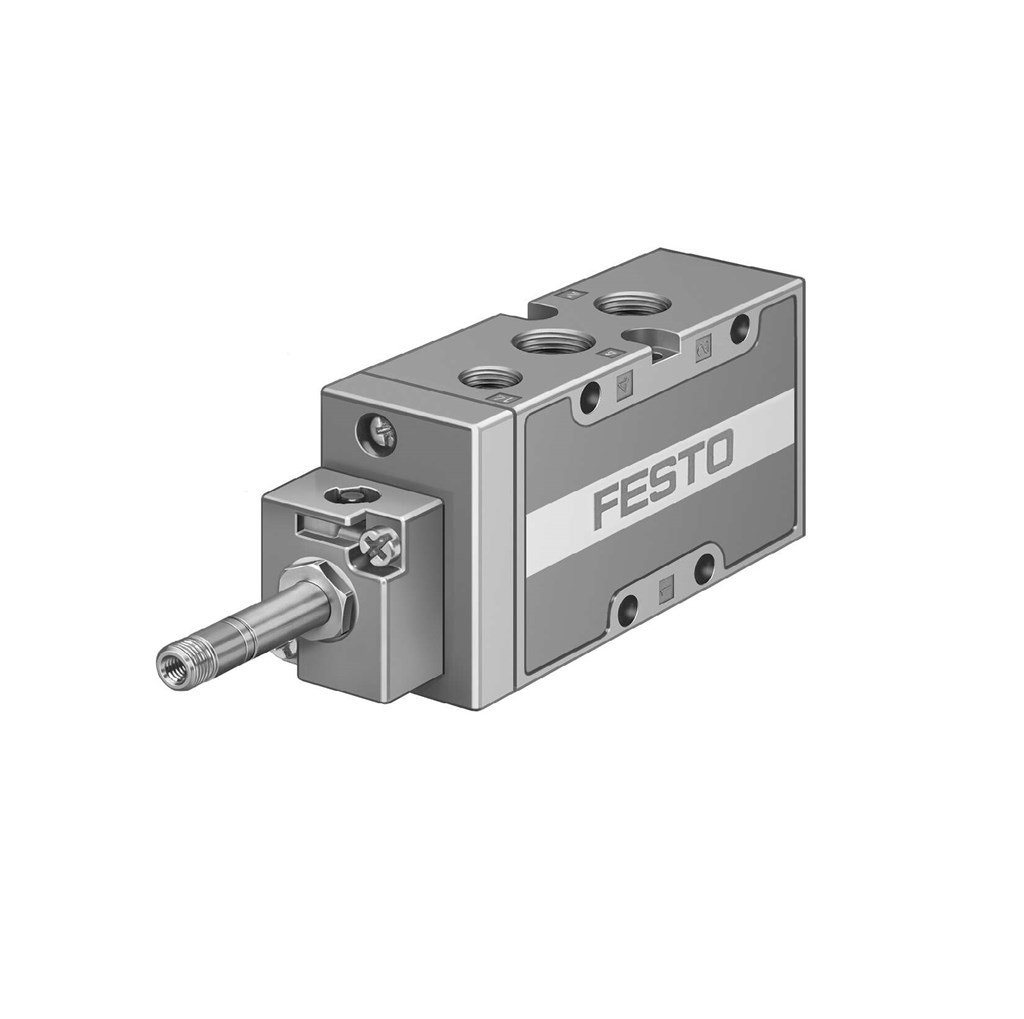

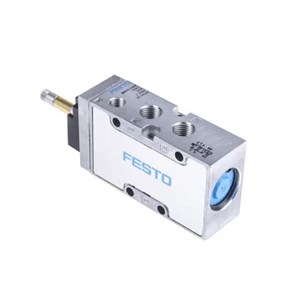

VALVULA SOLENOIDE G 1/4 FESTO

Ficha Técnica

• Largura 32 mm

• Taxa de fluxo nominal padrão 1300 l/min

• Porta de trabalho pneumática G1/4

• Pressão operacional 0.2 MPa ... 1 MPa

• Pressão operacional 2 bar ... 10 bar

• Construção Assento axial

• Método de reposição Mola mecânica

• Largura nominal 7 mm

• Dimensão da largura 33 mm

• Função de escape de ar Estrangulável

• Princípio de vedação Suave

• Posição de montagem Qualquer um

• Acionamento manual auxiliar Sem detenção

• Tipo de controlo Pilotado

• Conexão da alimentação de ar de piloto Interno

• Direção de fluxo Não reversível

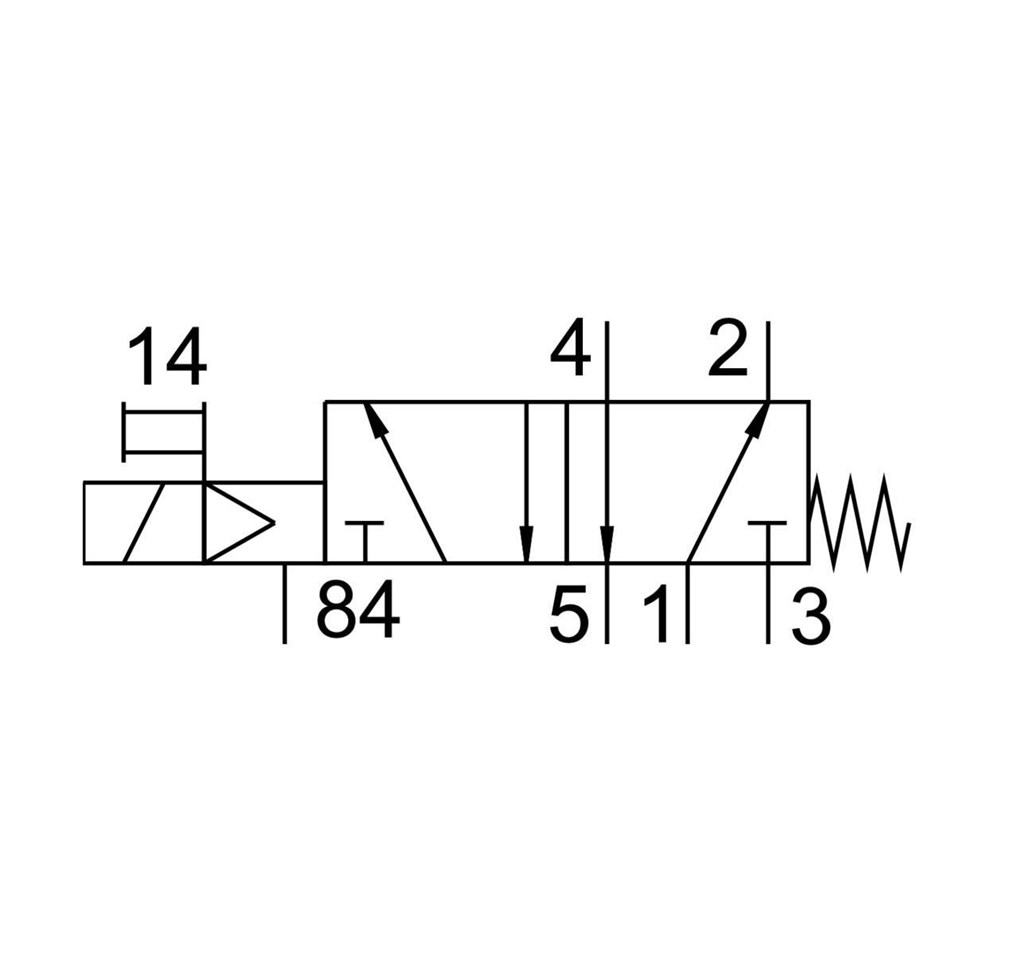

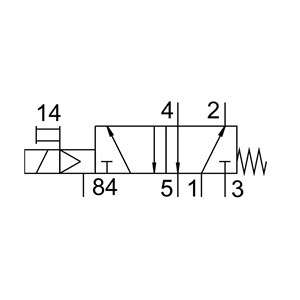

• Símbolo 00991035

• Sobreposição Sobreposição negativa

• Valor b 0.29

• Valor C 5.5 l/sbar

• Frequência máx. de comutação 3 Hz

• Desligar tempo de comutação 36 ms

• Ligar o tempo de comutação 12 ms

• Pulso de teste positivo máx. com sinal 0 2200 µs

• Pulso de teste negativo máx. com sinal 1 3700 µs

• Meio de funcionamento Ar comprimido de acordo com ISO 8573-1:2010 [7:4:4]

• Nota sobre o meio operacional/controlo: A operação lubrificada é possível (no caso em que a operação
• lubrificada será sempre obrigatória)


• Classe de resistência à corrosão (CRC) 1 - Baixa resistência à corrosão

• Temperatura de armazenamento -40 °C ... 60 °C

• Temperatura do meio -10 °C ... 60 °C

• Temperatura ambiente -5 °C ... 40 °C

• Peso do produto 300 g

• Ligação elétrica Através da bobina F, pedido em separado

• Tipo de montagem Alternativa: No guia PR, Pelo orifício de passagem

• Conexão do escape de ar piloto 84 M5

• Conexão pneumática 1 G1/4

• Conexão pneumática 2 G1/4

• Conexão pneumática 3 G1/4

• Conexão pneumática 4 G1/4

• Conexão pneumática 5 G1/4

• Observação sobre os materiais Em conformidade com a RoHS

• Material de vedações NBR, TPE-U(PU)

• Material da caixa Alumínio fundido
