RELE ALTERNANCIA 230VAC 411RA23A.023.01

Ficha Técnica

- Caixa em material plástico com ficha circular de 11 pinos.

- Indicação de comando de alarme (6-11) fechado, através de LED vermelho.

- Indicação de comando de simultaneidade (6-7) fechado, através de LED vermelho.

- Indicação de comando de alternância (6-8) fechado, através de LED vermelho.

- Indicação de comando de paragem (6-9) fechado, através de LED vermelho.

- Indicação de relé de saída ligado (1-3), através de LED verde.

- Indicação de relé de saída ligado (1-4), através de LED verde.

- Indicação de alarme ligado (1-5), através de LED vermelho.

- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.

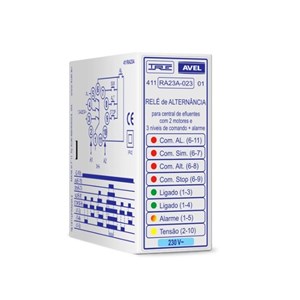

- Indicação frontal da tensão nominal de alimentação do relé.

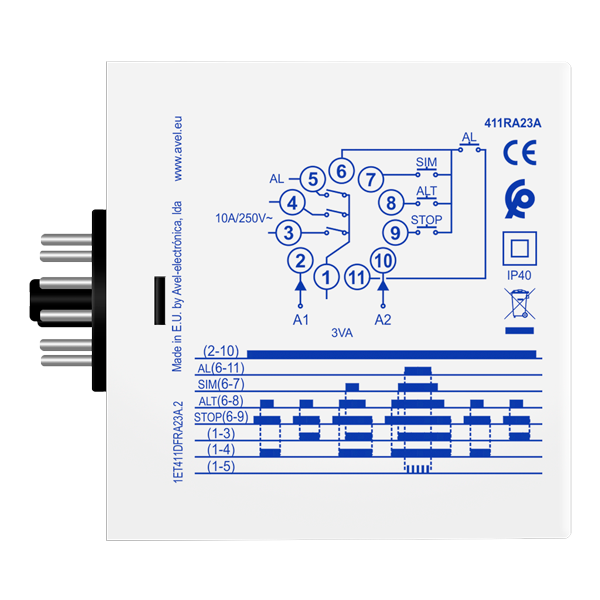

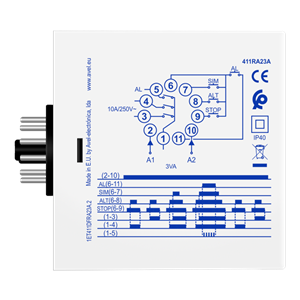

- Indicação lateral do esquema de ligações.

- Indicação lateral do diagrama de funcionamento.

- Sensibilidade dos circuitos de comando: 0 a 20 Kohm
- Tensão nos circuitos de comando: 12VDC
- Tensões de alimentação: AC/DC: 24V (polaridade protegida)  |  AC: 230V (Outras tensões sob consulta)
- Tolerância na tensão de alimentação: -15%…+10%
- Consumo: < 3VA
- Dimensões: (L) 35mm x (A) 79mm x (P) 77mm
- Poder de corte: 2500VA (10A/250V)
- Tensão máxima de corte: 400VACSensibilidade dos circuitos de comando
