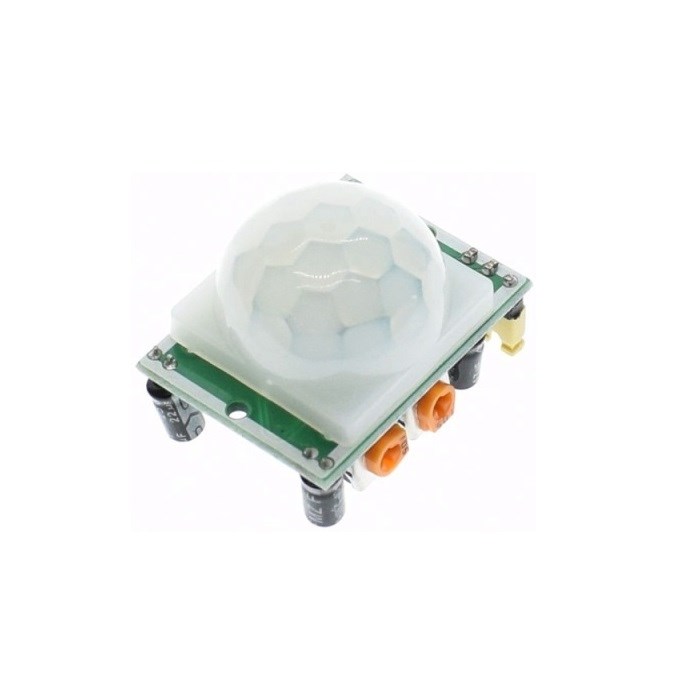

MODULO SENSOR PIR MOVIMENTOS AJUSTAVEL HC-SR501

ref: MOD9046

Descrição

HC-SR501 SENSOR PIR AJUSTÁVEL PARA ARDUINO

Aplicação: Luz de detecção automática para piso, banheiro, porão, varanda, armazém, garagem, ventilador, alarme, etc.

(PIR) Sensores infravermelhos passivos são usados ​​para detetar movimento com base no calor infravermelho na área circundante. Isso torna-os uma escolha popular ao construir um sistema para detetar potenciais intrusos ou pessoas em geral. Esses sensores podem levar de 10 a 60 segundos para aquecer, também você pode alterar o ajuste de atraso e o ajuste de sensibilidade alterando o valor dos capacitores e do HC-SR501 PIR Motion SensorArduino.

HC-SR501 é baseado em tecnologia infravermelha, módulo de controle automático, usando design de sonda LHI778 importado da Alemanha, alta sensibilidade, alta confiabilidade, modo de operação de ultra-baixa tensão, amplamente utilizado em vários equipamentos elétricos de deteção automática.

• Indução automática: para entrar na faixa de detecção da saída é alta, a pessoa deixa a faixa de detecção do atraso automático em alta, saída baixa.

• O controle fotossensível (opcional, não configurado de fábrica) pode ser definido como controle fotossensível, dia ou intensidade de luz sem indução.

• Compensação de temperatura (opcional, reset de fábrica): No verão, quando a temperatura ambiente sobe para 30 ° C a 32 ° C, a deteção à distância é ligeiramente menor, a compensação de temperatura pode ser usada para compensação de desempenho.

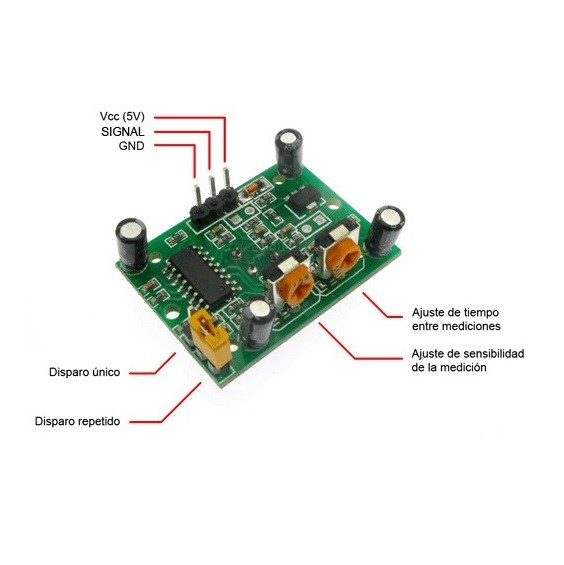

• Acionado de duas maneiras: (selecionável por jumper)

• gatilho não repetível: a saída do sensor é alta, o tempo de atraso acabou, a saída é alterada automaticamente de alto nível para baixo nível;

• gatilho repetível: a saída do sensor alta, o período de atraso, se houver atividade humana em sua faixa de detecção, a saída sempre permanecerá alto até que as pessoas saiam após o atraso ser alto o nível fica baixo (o módulo do sensor detecta um período de atraso de tempo será automaticamente estendida a toda atividade humana e o ponto de partida para o tempo de atraso até o último evento do tempo).

• Com tempo de bloqueio por indução (configuração padrão: 2,5 s de tempo bloqueado): módulo do sensor após cada saída do sensor (alto para baixo), seguido por um
  período de tempo definido de bloqueio, durante este período de tempo o sensor não aceita nenhum sinal do sensor. Este recurso pode ser alcançado com a saída do sensor
  tempo “e” tempo de bloqueio “intervalo entre o trabalho pode ser aplicado a produtos de detecção de intervalo; Esta função pode inibir uma variedade de interferência no processo de comutação de carga. (Este tempo pode ser definido em zero segundos – algumas dezenas de segundos).

• Ampla faixa de tensão de operação: tensão padrão DC4.5V-20V.

• Consumo de micropotência: corrente estática <50 microampères, particularmente adequado para produtos de controle automático alimentados por bateria.

• Saída de sinal alto: fácil de conseguir acoplagem com os vários tipos de circuito.
