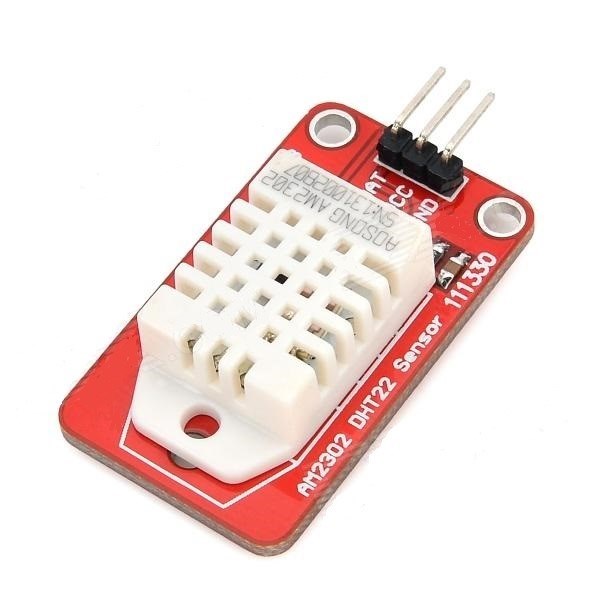

MODULO SENSOR DE TEMPERATURA E HUMIDADE AM2302/DHT22 ARDUINO

ref: MOD0024

Descrição

O DHT-22 é um aparelho de baixo custo para medição de umidade e temperatura. Os sensores DHT são feitos de duas partes, um sensor de umidade capacitivo e um termistor. O dispositivo requer uma fonte de alimentação de 3 a 5V. Ele usa um único fio de dados para se comunicar com o Arduino. Ele tem uma taxa de atualização bastante lenta e só precisa ser amostrado a cada 2 segundos.

• Exemplo de código:
  // Esboço de exemplo para humidade DHT22 - sensor de temperatura
  2 // Escrito por cactus.io, com agradecimentos a Adafruit por partes de sua biblioteca. public domain
  3
  4 #include "cactus_io_DHT22.h"
  5
  6 #define DHT22_PIN 2 // qual pino no arduino é a linha de dados DHT22 conectada a
  7
  8 // Para obter detalhes sobre como conectar o sensor DHT22 ao Arduino, confira esta página
  9 // http://cactus.io/hookups/sensors/temperature-humidity/dht22/hookup-arduino-to-dht22-temp- humidity-sensor
  10
  11 // Inicializa o sensor DHT para Arduino normal de 16mhz.
  12 DHT22 dht(DHT22_PIN);
  13 // Nota: Se você estiver usando uma placa com um processador mais rápido que 16MHz então você precisa
  14 // para declarar uma instância do DHT22 usando
  15 // DHT22 dht(DHT22_DATA_PIN, 30);
  16 // O parâmetro adicional, neste caso aqui é 30, é usado para aumentar o número de
  17 // ciclos de transição entre bits nas linhas de dados e relógio. Para as
  placas Arduino 18 // que rodam a 84MHz, o valor de 30 deve ser o correto.
  18
  19 void setup(){
  20 Serial.begin(9600);
  21 Serial.println("DHT22 Umidade - Sensor de Temperatura");
  22 Serial.println("UR\tTemp (C)\tTemp (F)\tÍndice de Calor (C)\tÍndice de Calor (F)");
  23
  24 dht.begin();
  25 }
  26
  27 void loop(){
  28 // A leitura de temperatura ou umidade leva cerca de 250 milissegundos!
  29 // As leituras do sensor também podem ser de até 2 segundos 'antigas' (é um sensor muito lento)
  30 dht.readHumidity();
  31 dht.readTemperature();
  32
  33 // Verifique se alguma leitura falhou e saia antes (para tentar novamente).
  34 if (isnan(dht.humidity) || isnan(dht.temperature_C)) {
  35 Serial.println("Falha na leitura do sensor DHT!");
  36 retorno;

  38
  39 Serial.print(dht.humidity); Serial.print("%\t\t");
  40 Serial.print(dht.temperature_C); Serial.print(" *C\t");
  41 Serial.print(dht.temperature_F); Serial.print(" *F\t");
  42 Serial.print(dht.computeHeatIndex_C()); Serial.print(" *C\t");
  43 Serial.print(dht.computeHeatIndex_F()); Serial.println(" *F");
  44
  45 // Aguarde alguns segundos entre as medições. O DHT22 não deve ser lido numa frequência mais alta de
  46 // cerca de uma vez a cada 2 segundos. Portanto, adicionamos um atraso de 3 segundos para cobrir isso.
  47 atraso (3000);
  48 }
