MODULO RELE 5VDC 1 CANAL OPTOACUPOLADOR ARDUINO FUNDUINO

ref: RL001OP

Módulo de controle de relé 10A, 1 canal, 5V com optoacoplador.

Descrição

Módulo de relé de desarme de nível baixo.
Dois LEDs separados para indicação de relé liga / desliga.
Tensão de entrada 3.3V - 5V (tensão de entrada trip 4)
Protecção volta proteção EMF, volta 2 LEDs para indicar quando os relés estão ligados.
Opera com sinais de nível lógico de dispositivo de 3,3 V ou 5 V
Circuito de isolamento óptico.
Módulo de proteção de corrente de diodo, tempo de resposta curto.
Tensão de controle CA: 250 V a 10 A máx.
Tensão de controle DC: 30V @ máx.

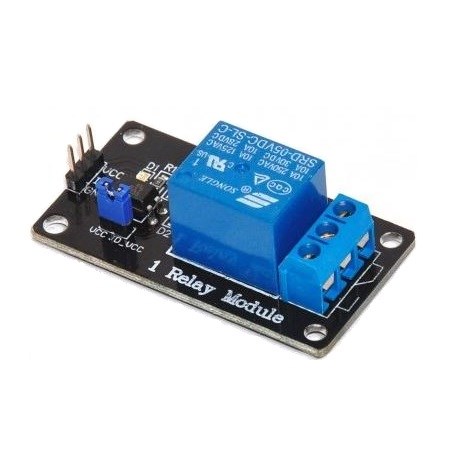

Este é um optoacoplador de módulo de relé 5V 10A, isolado, de canal único para Arduino PIC ARM.

Pode ser usado para controlar vários aparelhos e outros tipos de equipamentos com grande corrente. Ele pode ser controlado diretamente com sinais lógicos de 3,3 V ou 5 V de um microcontrolador (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, lógica TTL).
Tem um conector de pinos de 1 × 4 (passo de 2,54 mm) para conectar a energia (5 V e 0 V) ​​e para controlar o módulo.

• Os pinos são marcados no PCB e são os seguintes:
• GND: conecte 0 V a este pino.
• IN1 - Controla o relé 1, o nível baixo ativo será ligado quando esta entrada cair abaixo de cerca de 2,0V VCC: conecte 5 V a este pino. É utilizado para alimentar os optoacopladores.

Nota: Este módulo de canal único de 5 V é apenas para acionamento de baixo nível.


Sobre o modo de disparo de alto e baixo nível:
O disparo de alto nível se refere à tensão do sinal entre a entrada e o disparador, pode ser entendido como uma entrada de sinal com curto-circuito do cátodo VCC disparado de alguma forma;
O gatilho de baixo nível se refere à tensão do sinal entre o terminal de entrada e o gatilho OV de aterramento, pode ser entendido como o terminal de entrada do sinal e o curto-circuito do eletrodo negativo GND, disparado pelo canal de conexão do módulo de relé 1.
Bridge Instruction = Pode ser ligada quando conectamos 5v em uma extremidade e a outra em -5v / Gnd, enquanto falamos sobre a ponte, se fizermos curto-circuito no VCC e no pino do meio, então o módulo atuará como um alto - relé desarmado significa que quando aplicarmos a entrada de + 5 V ao seu pino de entrada, ele será ligado e quando o jumper for definido para "meio e GND" ele atuará como um relé desarmado de baixo nível. Isso significa que o módulo funcionará, ele será ativado quando implementarmos 5V / GND em seu pino de entrada.


CARACTERÍSTICAS:
2 LEDs para indicar quando o relé está ligado.
Opera com sinais de nível lógico de dispositivo de 3,3 V ou 5 V.
Circuito de isolamento óptico.
Módulo de proteção de corrente de diodo, tempo de resposta curto.
Em volta da mesa com 4 furos de montagem, 3,1 milímetros de diâmetro do furo, fácil instalação e fixação.

Aplicações:
Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, a lógica TTL pode dirigir o módulo de PLC.
controle: controle inteligente casa.
Setor industrial.
