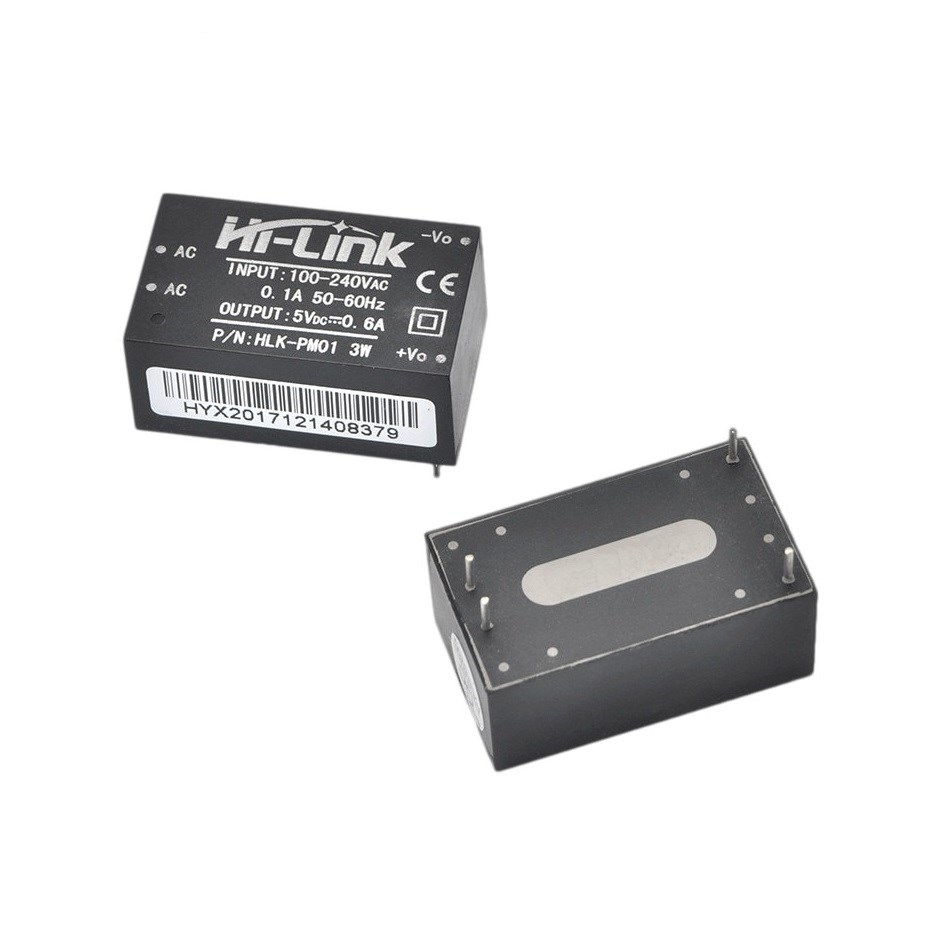

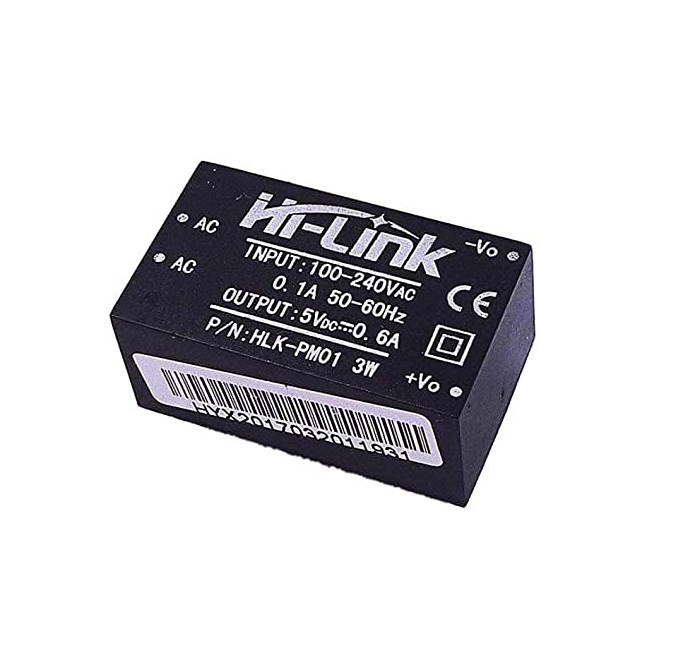

MODULO POWER STEP-DOWN 220VAC IN 5V OUT 0.6A HLK-PM01

Ficha Técnica

• Características de entrada (teste) à temperatura ambiente.

• Tensão de entrada nominal: 100-100. Faixa de tensão de entrada VAC: 90-90. VAC

• Corrente máxima de entrada: 0,2 ou menos uma.

• Entrada de corrente de surto; 10 ou menos uma.

• Tensão máxima de entrada: 270 Vca ou menos

• Partida suave de entrada: 50 ou menos MS

• Eficiência de baixa tensão de entrada: Vin = 110 Vca, saída com 69 ou mais %

• Alta tensão de entrada: Vin = 220 Vca, saída com 70 ou mais %

• Longo prazo confiabilidade: MTBF 100.000 ou mais H.

• Tensão de saída nominal sem carga: +5 +/-0,1 VCC

• Tensão de saída nominal total: +5 +/-0,2 VCC A

• Corrente de saída máxima em curto prazo: P 1000 ma

• Corrente de saída máxima de longo prazo : P 600 ma

• Regulação de tensão: +/-0,2%

• Regulação de carga: +/-0,5%

• Ondulação e ruído de saída: (mvp-p) 50 ou menos.

• Tensão nominal de entrada e carga de saída.
• Com osciloscópio de largura de banda de 20 MHz.

• Carregamento e teste de capacitância de 10uF e 0,1uF.

• O interruptor de overshoot da máquina MT
  (entrada nominal, saída e tensão de carga de 10%) 5 ou menos % VO.

• Proteção contra sobrecorrente de saída

• Carga máxima de saída 150-200%

• Proteção contra curto-circuito de saída

• Produza diretamente o curto-circuito normal, o curto-circuito retorna automaticamente ao trabalho normal após a remoção.

• Recursos de segurança:
  - O design do produto atende aos requisitos da certificação de segurança UL, CE.
  - Segurança e Compatibilidade Eletromagnética

• O projeto de entrada utiliza segurança UL 0,5A;

• A placa PCB feita de placas revestidas de cobre de dupla face tem nível de classificação de incêndio V0 de 94 lugares;

• De acordo com os padrões de segurança: UL1012 EN60950, UL60950

• Tensão de isolamento I/po/P: 2500 vac

• Resistência de isolamento I/po/P > 100 m ohms/500 VDC 25 graus 70% RH

• Condução e radiação de acordo com EN55011, EN55022 (CISPR22)

• Descarga eletrostática IEC/EN 61000-4-2 Nível 4 8 kv / 15 kv

• Imunidade à radiação de radiofrequência IEC/EN 61000-4-3 pode ser encontrada Aplicação EN

• Temperatura de projeto de segurança
  - Uma temperatura normal no capacitor de potência, o conversor principal, portanto, a temperatura da superfície não excede 90 graus;
  - A temperatura máxima da superfície da casca não excede 60 graus;
