MODULO LCD 5110 ARDUINO FUNDUINO (AZUL)

ref: MOD0064

Descrição

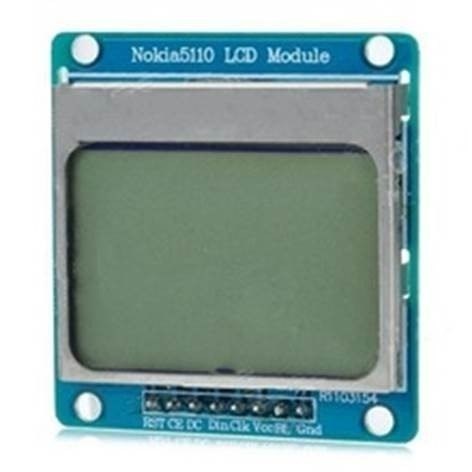

Para Nokia 5110 Módulo LCD

Tensão da fonte de alimentação da luz de fundo: mais alta 3,3V
Luz de fundo: azul

Cantos de furos de posicionamento, enquanto fornece portas de fiação de duas linhas, dispostas da seguinte forma:

1RST -------- reset
2CE------------seleção de fichas
3DC-----------escolha de dados/comandos
4DIN----------- linha de dados seriais
5CLK------------velocidade do clock serial
63,3V------------VCC
7LIGHT--------- terminal de controle de luz de fundo
8GND-----------energia negativa
