MODULO FOTO INTERRUPTOR C/ DRIVER LM393 P/ ARDUINO FUNDUINO

Disponivel

€1,55

Leiria Coimbra

ref: KS0009

Descrição

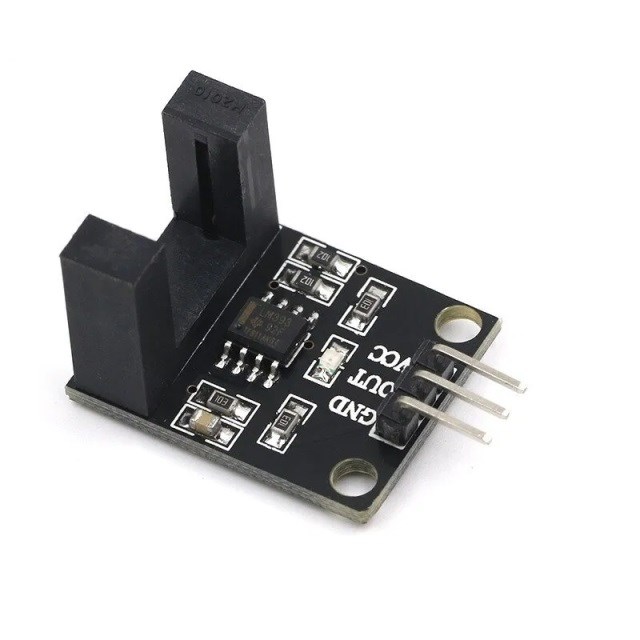

Módulo Foto Switch com Driver LM393 para Arduíno / Funduíno

O módulo sensor de contagem infravermelho é usado para contar ou detetar objetos que se movem através dos pinos detetores em forma de U.


PRINCIPAIS RECURSOS DO MÓDULO SENSOR DE CONTAGEM INFRAVERMELHO:
Par transmissor/recetor infravermelho
Circuito comparador LM393 para deteção limpa
Indicador de deteção LED
Compatível com 3,3 e 5V
O módulo possui um par de transmissor e recetor infravermelho que ficam frente a frente através de um invólucro em forma de U. Um objeto que se move através desses pinos quebra o feixe infravermelho.

- Módulos normalmente usados ​​para contar algo à medida que passa pelas colunas. Podem ser engrenagens em uma roda se você estiver contando rotações ou RPM, ou algo como pellets caindo por uma rampa se fizer parte de um alimentador para um fogão a pellets ou coelho. Outro uso é como uma chave fim de curso ótica ou para detetar quando algo está aberto ou fechado, se isso fizer com que um objeto se mova para dentro ou para fora do feixe.

- A saída do sensor é normalmente BAIXA e o LED vermelho no módulo normalmente estará aceso. Se o feixe infravermelho entre os pinos for interrompido, a saída fica em nível ALTO e o LED apaga.

- Conexões do módulo
O módulo possui um conector de 3 pinos para fazer conexões.

- Cabeçalho 1x3

GROUND - Ground
OUT - Saída, normalmente LOW. Vai para ALTO quando o feixe IR é quebrado
VCC-3.3-5V
O módulo possui dois orifícios para montagem.

RESULTADOS DE NOSSAS AVALIAÇÕES:
Embora este módulo seja semelhante em funcionalidade ao módulo sensor de bloco de luz mais barato, o módulo sensor de contagem infravermelha possui detetores verticais muito mais altos e mais largos e um circuito comparador LM393 tornando-o mais robusto e flexível nas aplicações em que é utilizado. pode ser usado.

O programa exemplo abaixo simplesmente monitora a saída do módulo e se o feixe quebrar, liga o LED integrado. Você usou o pino 8 no exemplo, mas pode ser alterado para qualquer pino de entrada digital.

Programa de teste do módulo do sensor de contagem infravermelha
/*
Teste do sensor do interruptor de luz

Monitore a saída do módulo do sensor e acenda o LED integrado quando um objeto estiver bloqueando o feixe IR entre as colunas do sensor.
*/
int sensorPin = 8; // Pode ser qualquer pino de entrada digital
int ledPin = 13; // Pino que o LED on-board está conectado
int sensorVal = 0; //variável para armazenar o valor vindo do sensor
//===================================== =============== =================================== =====
// Inicialização
//============================================== ================ ==============================
void setup() {
pinMode(ledPin, SAÍDA); // Pino do LED como saída
pinMode(sensorPin, INPUT); //Pino do sensor como entrada
}
//========================================== ============= =====================================
// Principal
//======= ===================================== =========================== ======================
void loop() {
sensorVal = digitalRead(sensorPin); //lê o valor do sensor
if(sensorVal == HIGH) //liga o LED quando o sensor está bloqueado
{
digitalWrite(ledPin,HIGH);
}
else
{
digitalWrite(ledPin,LOW);
}
}

Ficha Técnica

  • Classificações Operacionais Faixa Vcc 3,3-5V
  • Lógica alta (Vcc = 5V) > 3,5V
  • Lógica Baixa Dimensões C x L (PCB) 25 x 20mm (1 x 0,8″)
  • Altura Canal U 15mm (0,59″)
  • A x W (canal U interno) 12 x 10 mm (0,47 x 0,39 ″)
  • Profundidade de intrusão no canal U para interromper o feixe 3 mm (0,12 ″)
