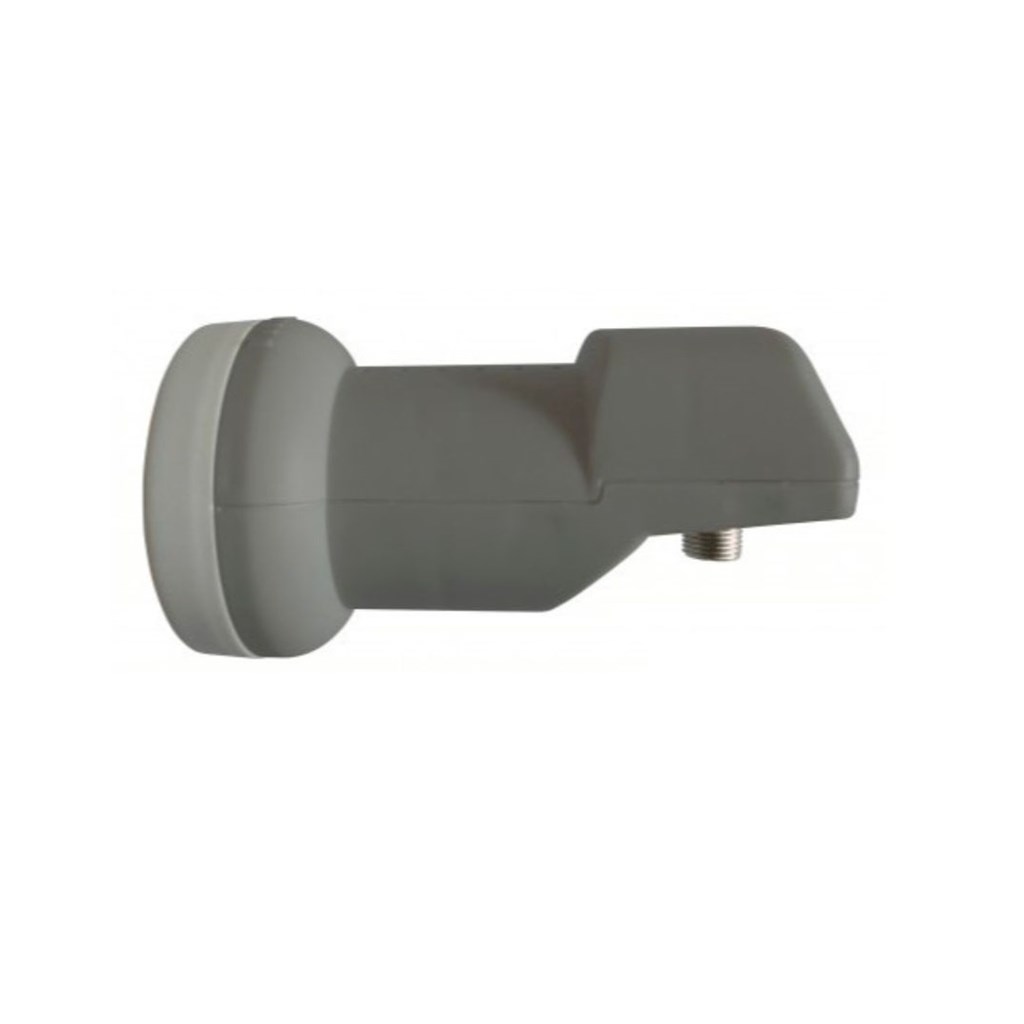

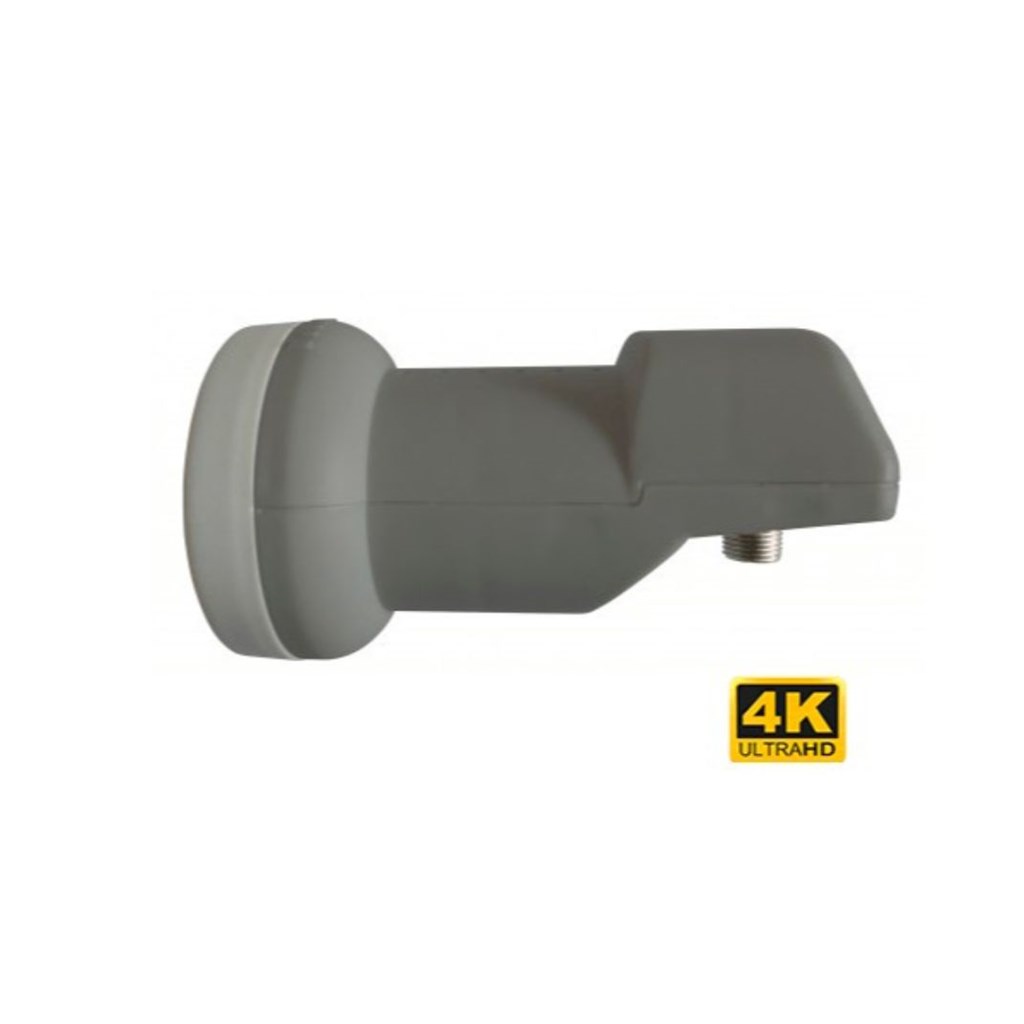

LNB UNIVERSAL SIMPLES

Ficha Técnica

- Frequência de entrada: Banda Baixa: 10.70~11.70 GHz, Banda Alta: 11.70~12.75 GHz;

- Frequência de saída: Banda Baixa: 950 ~ 1950 MHz, Banda Alta: 1100 ~ 2150 MHz;

- Oscilador Local: Banda Baixa: 9.75 GHz, Banda Alta: 10.60 GHz;

- Figura de Ruído: 0.1 dB (típ.);

- Ganho a 25ºC: 58 dB (min.) / 63 dB (máx.);

- Estabilidade de Ganho: ± 0.5 dB / 26 MHz;

- Isolamento de Polarização Cruzada: 25 dB (típ.);

- Estabilidade do Oscilador Local: ± 1.0 MHz (máx.) @ +25ºC, ± 2.0 MHz (máx.) @ -40ºC ~ +60ºC;

- Ruído de fase do oscilador local: -50 dBc / Hz @ 1 kHz, -75 dBc / Hz @ 10 kHz, -95 dBc / Hz @ 100 kHz;

- Rejeição de Imagem: 40 dB (min.);

- VSWR: 2 : 1 (típ.);

- Consumo de corrente: 70 mA (máx.);

- Mudança de Banda: Banda Baixa: 0 kHz;

- Banda Alta: 22 kHz ± 4 kHz;

- Voltagem - mudança de polarização: 12.0 ~ 14.0 V Vertical, 16.0 ~20.0 V Horizontal;

- Temperatura de  Funcionamento:  -40ºC ~ + 60ºC.?
