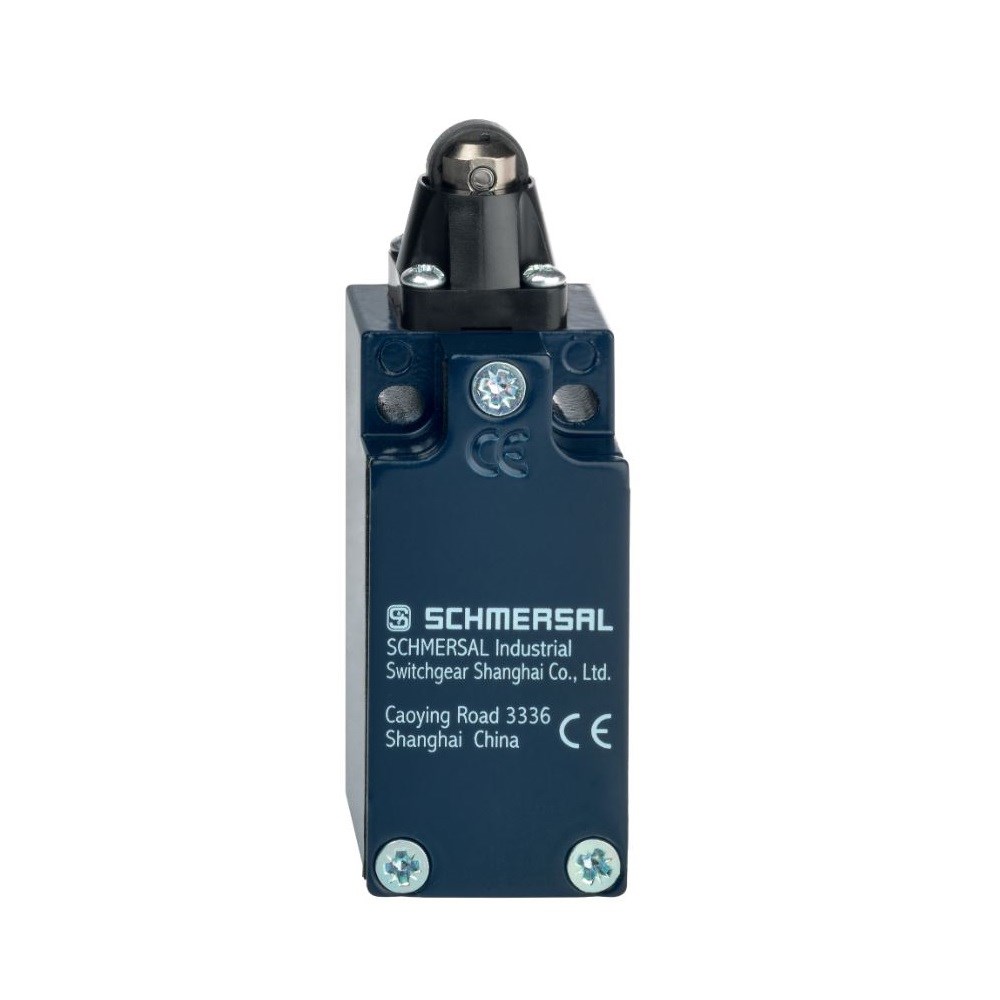

INTERRUPTOR INDUSTRIAL SCHMERSAL

Ficha Técnica

• Função de segurança: Sim

• Número de contatos auxiliares: 1

• Número de contatos de segurança: 1

• Dados mecânicos

• Elemento operacional: tipo de êmbolo de rolo

• Vida mecânica, mínimo: 20.000.000 operações

• Força de trabalho, mínimo: 12 N

• Força de separação obrigatória, mínima: 19 N

• Velocidade de atuação, mín.: 20 mm/min

• Velocidade de operação, máx.: 1m/s

• Dados mecânicos - eletromecânicos

• Conector terminal: Terminal de parafuso M20 x 1,5

• Seção transversal do cabo, mín.: 0,75 mm²

• Seção transversal do cabo, máx.: 2,5 mm²

• Observação (seção do cabo): Todas as indicações, incluindo as ponteiras do condutor.

• Dados mecânicos - dimensões

• Comprimento do sensor: 30mm

• Largura do sensor: 30mm

• Altura do sensor: 86mm

• Condições ambientais

• Nível de proteção: IP65, IP67

• Temperatura ambiente: -40_+80


• Condições Ambientais - Valor do Isolamento

• Tensão de isolamento nominal: 500 V

• Tensão suportável de impulso nominal: 6 kV

• Dados elétricos

• Corrente de teste térmico: 10A

• Corrente nominal de curto-circuito necessária de acordo com EN 60947-5-1: 1.000 A

• Categoria de uso AC-15: 240 VCA

• Categoria de uso AC-15: 4A

• Categoria de uso DC-13: 24 VCC

• Categoria de uso DC-13: 1A

• Elemento de troca: Contato NA, contato NC

• Princípio do interruptor: ação instantanea

• Tempo de salto, máx.: 3ms

• Frequência de abertura e fechamento: 5.000 /h
  Tempo de comutação, min: 5,5ms

• Material de contato, elétrico: Prata

• Material de habitação: metal, zinco fundido sob pressão

• peso bruto: 155 g
