IC POWER CHIP DIP7 DIRECT-PLUG

ref: FD9020D

Descrição

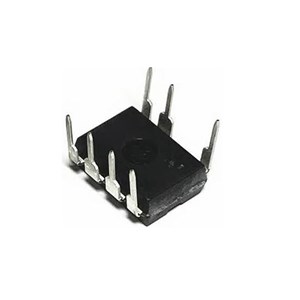

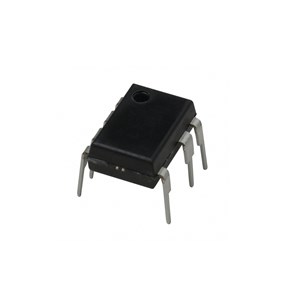

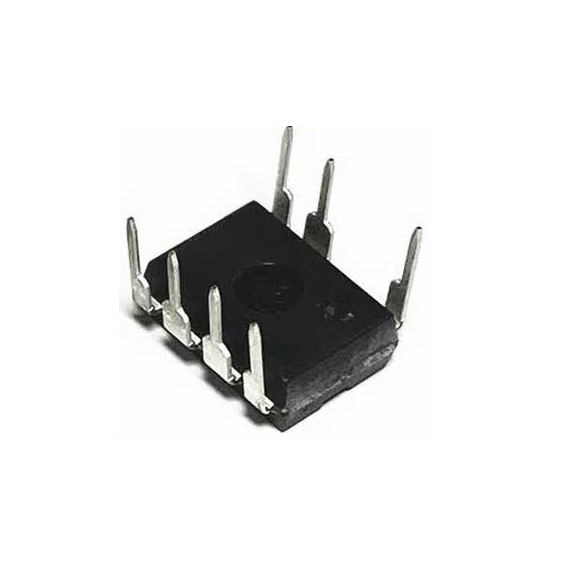

Direct-Plug DIP-7 Power Chip IC Dip7

Fd9020d é um chip de controle pwm de modo de corrente off-line de baixa potência com transistor mos de comutação de alta tensão integrado.

• O modo pwm atende aos requisitos de baixo consumo de energia em espera e alta eficiência de conversão. Integração interna de várias funções de proteção, como: Proteção contra sobrecorrente, proteção contra sobrecarga, proteção contra sobretensão vdd e proteção contra subtensão vdd, etc.
• O consumo de energia em espera é inferior a 60 mw @ 220 vac
• Compensação ocp otimizada integrada
• Operação adaptável multimodo, mude automaticamente para o modo blow, modo pfm ou pwm de acordo com as condições de carga
• Circuito de eliminação oculto de ponta de chumbo integrado (leb)
• Circuito de compensação de inclinação embutido
• Limitação de corrente de pico periódico
• Soft start up
• Tecnologia de propagação de espectro integrada para melhorar o desempenho emc
• Áreas de aplicação: Dvb, dvd, tv lcd, fonte de alimentação da impressora
• Fonte de alimentação de espera pc
• Adaptador
• * Driver de led
• Definição de pino (dip7)
• Fonte de alimentação vdd 1 chip
• A mudança do ciclo de trabalho pwm depende da tensão de entrada do fb e dos pinos de detecção.
• Pé de suspensão nc 3
• Pé de entrada de detecção de corrente cs 4
• Saída de vazamento de dreno 5 e 6 mosfet de alta tensão embutido
• Gnd 8 chip ground
• Interruptor de ron embutido
• Adaptador abrir adaptador
• 21w 15w z 4.7omega
• Nota: a potência de saída do fd9020d é superior a 18w. Sugere-se que as medidas de dissipação de calor devem ser consideradas de forma abrangente de acordo com os requisitos do esquema na aplicação prática.
• Cinco e seis pés aumentam a dissipação de calor do pcb.
• O fd9020d é um chip de controle pwm de baixa potência altamente integrado, geralmente usado para conversão de flyback off-line.
• Sistema conversor de energia.
• Corrente de inicialização e controle de inicialização: A corrente de partida máxima do fd9020d é de apenas 5ua, portanto, uma resistência maior pode ser usada na aplicação prática.
• A resistência à inicialização reduz o consumo de energia em espera do sistema. Por exemplo, adaptadores ac/dc, na faixa de tensão de entrada geral
• Dentro do sistema, dois resistores de 1206 com valor de resistência de 1m podem ser usados em série (dois 1206 resistores são recomendados em série, valor de resistência)
• Faixa de tamanho: 510k ~ 1.5m, reduzindo ainda mais o consumo de energia do sistema.
• Modo estouro: Fd9020d pode ajustar automaticamente o modo de interruptor de acordo com diferentes cargas. No caso de sem carga, o pé do fb é coberto. Puxe-o para baixo até o limiar do modo de estouro e o chip entra no modo de estouro para reduzir a perda de comutação o máximo possível.
• Consumo de energia em espera. Seja qual for a carga, a frequência de trabalho do pwm é sempre maior do que a do áudio (ou seja, e. 22khz).
• Detecção de corrente e circuito de branqueamento de borda frontal embutido: O chip detecta a corrente de comutação detectando a tensão da resistência externa do pino cs. A fim de eliminar o transistor de potência de alta tensão
• Perturbação de pico gerada no tempo de inicialização e circuito de branqueamento de borda frontal integrado para evitar mau funcionamento do chip no tempo de inicialização do transistor de energia. Desta forma, o circuito de filtro rc externo pode ser oprimido e o custo do sistema pode ser economizado.
• Compensação de inclinação de sincronização interna: O circuito de compensação de inclinação embutido adiciona uma compensação de inclinação de tensão à tensão de entrada do pé cs, o que melhora muito o desempenho do pé cs.
• A estabilidade do sistema de fonte de alimentação e a ocorrência de oscilação subharmônica são evitadas, portanto, a tensão da ondulação de saída é reduzida.
• Função de proteção de temperatura (otp)
