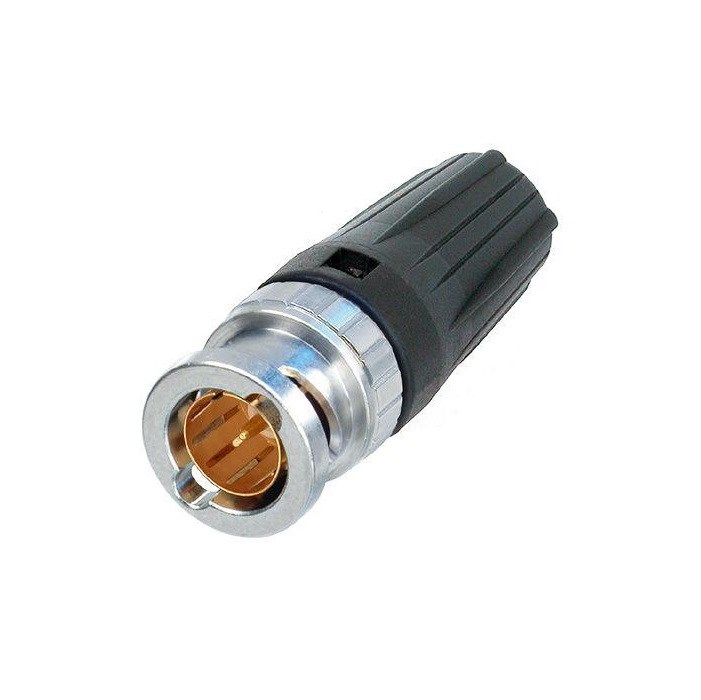

FICHA BNC MACHO NEUTRIK NBNC75BDD6

Esgotado

€7,38

Sob Consulta

Não existe stock de momento, caso pretenda receber notifição clique seguinte botão Faça Login

Leiria Coimbra

ref: NBNC75BDD6

Descrição

Conector NEUTRIK
Título NBNC75BDD6
Tipo de conexão BNC 75 Ω
Género masculino

O conector de cabo BNC traseiro TWIST HD oferece um design real de 75 Ω e é perfeitamente adequado para aplicações HD.
A tampa traseira TWIST patenteada garante fácil acesso mesmo em aplicações de alta densidade e oferece codificação de cores.

Cabos adequados:
Belden 1855A, Clark Wire CD7523-7, CommScope 7538

Características e benefícios:

Travamento/desbloqueio “rearTWIST Principle” usando o soft touch boot facilmente acessível (Patente DE 100 48507)
Ideal para anteparas embutidas onde o acesso à “cabeça” do conector pode ser um problema. Esses conectores giram pela parte de trás e não pela frente.
O design de 75 Ω verdadeiro atende aos rigorosos requisitos de HDTV/DVD.
Área principal: Evita a inclinação devido a forças laterais para proteger os contatos contra deformação. Garante uma vida útil de min. 1000 ciclos de acoplamento!
Inserção de pino central de ajuste confortável fornece feedback tátil.
A tecnologia de crimpagem de blindagem e capa evita o problema de uma trança de aterramento exposta em conjuntos de cabos.
Excelente proteção e retenção de cabos.
Peças de latão usinado suíço precisa para durabilidade excecional.
Os acessórios incluem botas codificadas por cores em 10 cores padrão, ferramenta de crimpagem.

Ficha Técnica

Tamanho da crimpagem:

Pino: 1,6 mm (quadrado)
Escudo: 4,53 mm (hex)

Peso bruto: 14.2 g

Resistência de contato ≤ 3 mΩ (interno)
Resistência de contato ≤ 2 mΩ (externa)
Rigidez dielétrica 1,5 kVdc
Resistência de isolamento > 5 GΩ
Tensão nominal <50 V
VSWR ≤1,050/>32 dB até 1 GHz
≤1,065/>30 dB até 2 GHz
≤1.100/>26 dB até 3 Ghz
Cabo O.D. 4,3 milímetros
Retenção do cabo > 30 N (Centro)
Tamanho de crimpagem 4,53 Crimp hexagonal (escudo) de acordo com IEC 60803 (designação de matriz C)
Tamanho de crimpagem (pino) 1,6 Encaixe quadrado (pino) seg. IEC 60803 (designação de matriz 2)
Força de inserção < 25 N
Vida útil > 1000 ciclos de acasalamento
Dispositivo de bloqueio Bayonett
Ancoragem do cabo Crimpagem da jaqueta
Contatos de latão (CuZn35Pb2), 0,2 µm AuCo (contato central)
Inserir PTFE
Latão Shell (CuZn39Pb3)
Revestimento do casco Optalloy®
Faixa de temperatura -30°C a +85°C
Crimpabilidade de contato Em conformidade com IEC 60803 e IEC 60352-2
