FICHA 3P XLR Macho EXT. 90º NEUTRIK

Disponivel

€11,35

Leiria Coimbra

ref: NC3MRX

Descrição

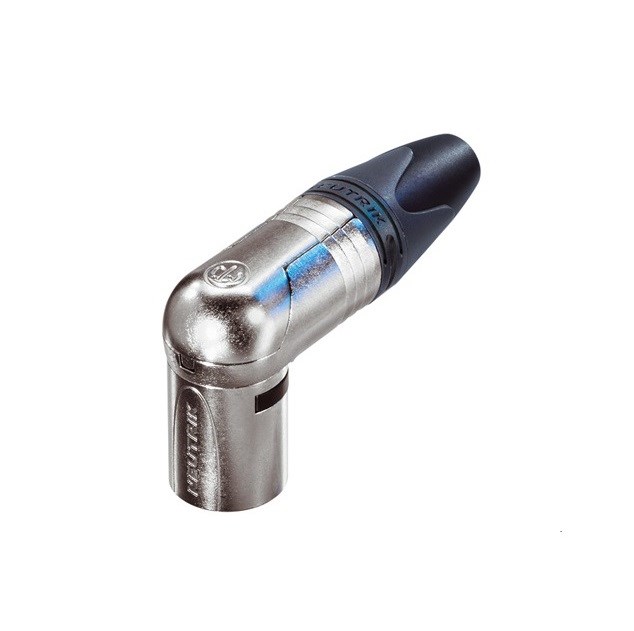

Conector de cabo macho de ângulo reto de 3 pólos, invólucro de níquel, contatos de prata.


A série RX é a versão em ângulo reto da série de conectores de cabo XX. O sucessor da série RC oferece vários novos recursos que o tornam mais confiável, fácil de montar e melhora a integridade do contato, bem como o alívio de tensão do cabo.

Conector extrafino em ângulo reto.

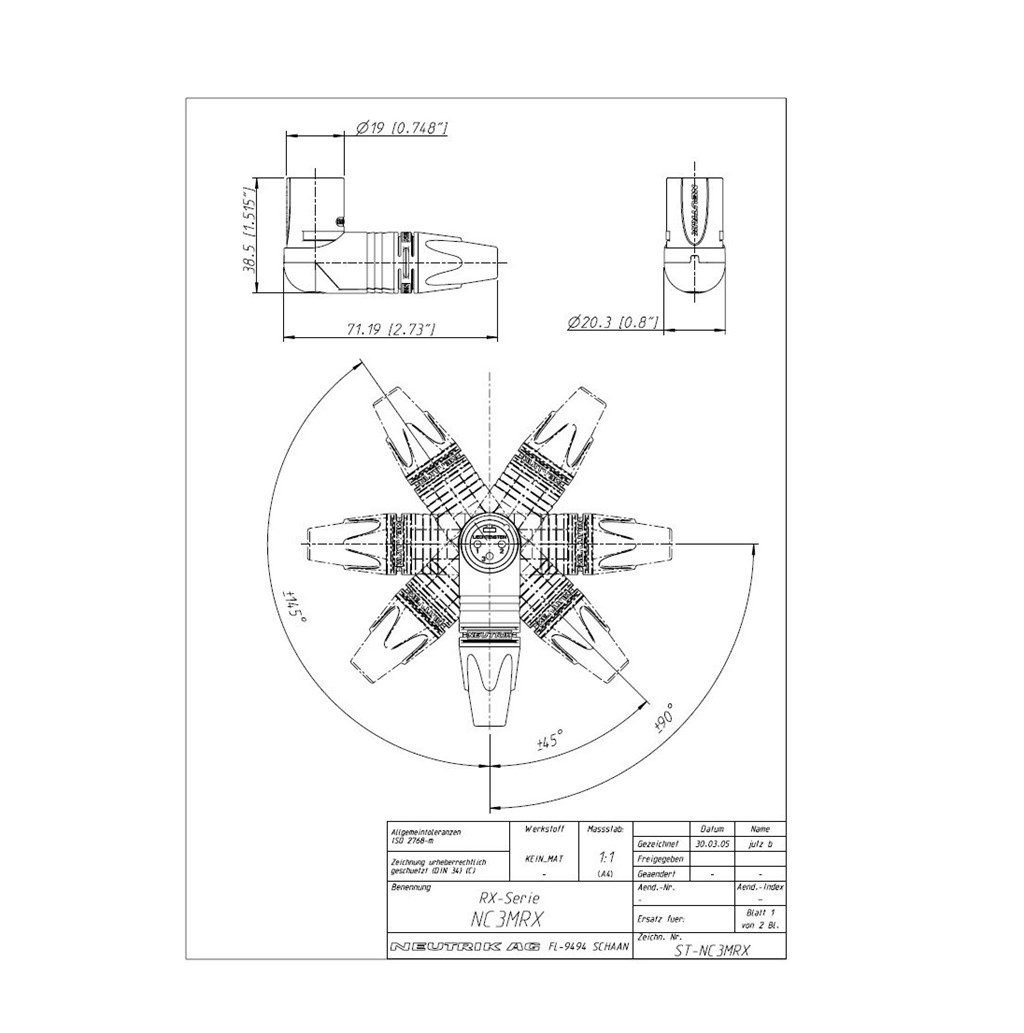

7 posições de saída de cabo selecionáveis.

Conector principal com recesso de travamento aprimorado sem "janela", alojamento mais rigoroso aumenta a durabilidade.

O alívio de tensão do tipo mandril aprimorado fornece maior força de tração e torna a montagem mais fácil e rápida.

Invólucro com bucim de poliuretano oferece alta proteção contra tensões de flexão do cabo.

Anéis coloridos e botas disponíveis para codificação ou identificação.

Design elegante e ergonômico - valioso e prático.





Ficha Técnica

  • Capacitância entre contatos ≤ 4 pF;
  • Resistência de contato ≤ 3 mΩ;
  • Rigidez dielétrica 1,5 kVdc;
  • Resistência de isolamento> 2 GΩ (inicial);
  • Corrente nominal por contato 16 A;
  • Tensão nominal <50 V.
  • Cable O.D. 3,5 - 8,0 mm;
  • Força de inserção ≤ 20 N;
  • Força de retrocesso ≤ 20 N;
  • Vida> 1000 ciclos de acasalamento;
  • Wiresize max. 2,5 mm²;
  • Wiresize max. 14 AWG;
  • Contatos de solda de fiação;
  • Dispositivo de bloqueio: trava de bloqueio.
  • Boot de poliuretano;
  • Plaqueamento de contato 2 µm Ag;
  • Contatos Bronze (CuSn8);
  • Inserir poliamida (PA66);
  • Elemento de bloqueio fundido sob pressão de zinco (ZnAl4Cu1) / Ck 67 (mola);
  • Diecast de zinco Shell (ZnAl4Cu1);
  • Casca de níquel;
  • Poliacetal de alívio de tensão (POM).
  • Inflamabilidade UL 94 V-0;
  • Conformidade com o padrão IEC 61076-2-103;
  • Classe de proteção IP 40;
  • Soldabilidade em conformidade com IEC 68-2-20;
  • Faixa de temperatura -30 ° C a +80 ° C.
