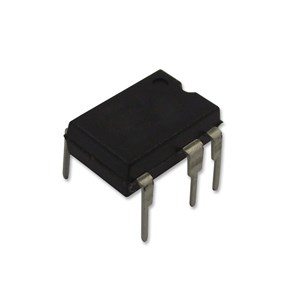

CIRCUITO INTEGRADO SWITCHER CONTROLADOR SMPS 85:265V DIP 8B

ref: TNY276PN

Descrição

O comutador off-line com eficiência energética TinySwitch-III com flexibilidade aprimorada e faixa de potência estendida incorpora um MOSFET de potência de 700 V, oscilador, fonte de corrente comutada de alta tensão, limite de corrente (selecionável pelo usuário) e circuito de desligamento térmico. A família IC usa um esquema de controle ON/OFF e oferece uma solução flexível de design com baixo custo de sistema e capacidade de energia estendida. A aplicação inclui carregadores/adaptadores para telefones celulares/sem fio, PDAs, câmeras digitais, MP3/áudio portátil, barbeadores, PC standby e outros suprimentos auxiliares, DVD/PVR e outros decodificadores set top de baixa potência, suprimentos para eletrodomésticos, sistemas industriais e medição. O controle ON/OFF fornece eficiência constante até cargas muito leves e é ideal para regulamentos obrigatórios CEC e requisitos de espera de PC de 1W. A contagem de componentes muito baixa aumenta a confiabilidade e permite o layout da placa de circuito impresso de face única. A alta largura de banda fornece ativação rápida sem overshoot e excelente resposta de carga transitória.

• 10W (adaptador), 19W (pico/aberto) a 230V ±15%/7W (adaptador), 15W (pico/aberto) a 85-265V de potência de saída;

• Custo do sistema mais baixo com flexibilidade aprimorada, EcoSmart™ extremamente eficiente em termos de energia;

• Recursos aprimorados de segurança e confiabilidade, controle simples de ligar/desligar, sem necessidade de compensação de loop;

• Atende facilmente a todas as regulamentações globais de eficiência energética;

• Sem carga <150mW a 265VAC sem enrolamento de polarização, <50mW com enrolamento de polarização;

• A proteção precisa de desligamento térmico histerético com recuperação automática elimina a reinicialização manual;

• O reinício automático aprimorado fornece <3% da potência máxima em condições de falha de circuito aberto e curto-circuito;

• A tolerância apertada do parâmetro I2f reduz o custo do sistema, desligamento por sobretensão de saída com zener opcional;

• Auto-polarização: sem enrolamento de polarização ou componentes de polarização, o jitter de frequência reduz os custos do filtro EMI;

• A pinagem simplifica o dissipador de calor para o PCB, os pinos SOURCE são eletricamente silenciosos para baixa EMI.
