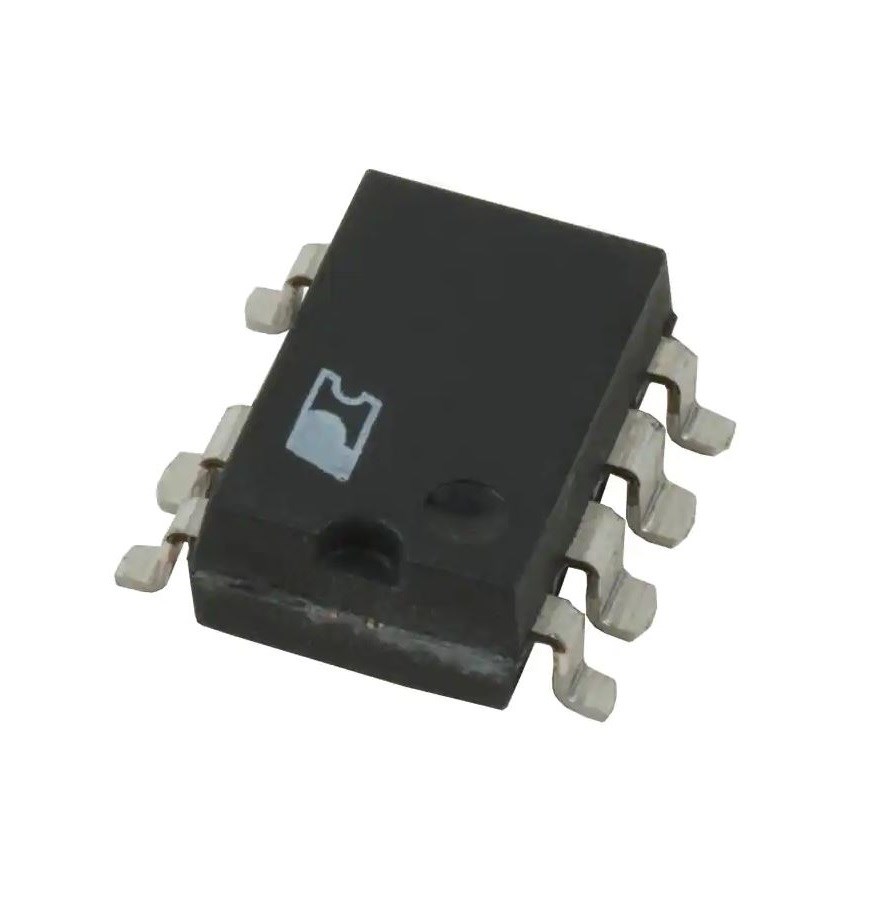

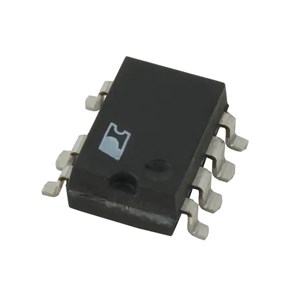

CIRCUITO INTEGRADO INVERTER AC/DC

ref: LNK305GN

Descrição

POWER INTEGRATIONS LNK305GN-TL

O LinkSwitch-TN foi projetado especificamente para substituir todas as fontes de alimentação não isoladas lineares e alimentadas por capacitor (conta-gotas) numa faixa de corrente de saída inferior a 360mA a um custo de sistema igual, oferecendo desempenho e eficiência energética muito maiores. Os dispositivos LinkSwitch-TN integram um MOSFET de potência de 700 V, oscilador, esquema de controle liga/desliga simples, uma fonte de corrente comutada de alta tensão, jitter de frequência, limite de corrente ciclo a ciclo e circuitos de desligamento térmico num CI monolítico. A potência de partida e operação são derivadas diretamente da tensão no pino DRAIN, eliminando a necessidade de uma alimentação de polarização e circuitos associados em conversores buck ou flyback.

As aplicações incluem aparelhos, temporizadores, drivers de LED e controles industriais.

• Corrente de saída de 175mA (MDCM), 280mA (CCM) a 230VAC e 175mA (MDCM), 280mA (CCM) a 85-265VAC.

• Substituição de conta-gotas linear/tampa econômica, EcoSmart extremamente eficiente em termos de energia.

• Desempenho muito maior em relação a soluções discretas e passivas.

• Solução de conversão de buck de menor custo e contagem de componentes.

• Reinicialização automática totalmente integrada para proteção contra curto-circuito e falha de circuito aberto.

• Tolerâncias apertadas e variação de temperatura insignificante.

• Suporta topologias buck, buck-boost e flyback.

• Maior eficiência do que soluções passivas, maior fator de potência do que soluções alimentadas por capacitor..

• Consome apenas 50/80mW na topologia buck auto-alimentada na entrada 115/230VAC sem carga (realimentação óptica)

• Atende aos requisitos da Comissão de Energia da Califórnia (CEC), Energy Star e da UE.
