CIRCUITO INTEGRADO DARLINGTON ARRAY ROHS

ref: ULN2803

Descrição

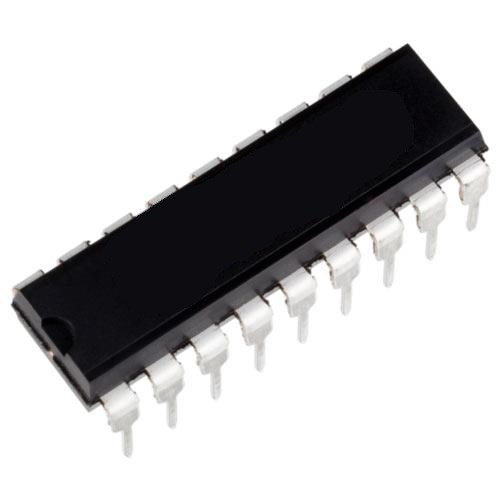

Circuito Integrado Uln2803 - Driver 8 Canais DARLINGTON




Para quando precisa de mais corrente nos pinos de saída do seu Arduino. Este chip com 8 poderosos transistores de Darlington que podem conduzir até 500mA de uma fonte até 50V. Já com díodos de protecção integrados, permite-lhe accionar cargas indutivas como relés ou solenoides ou pequenos motores através do seu Arduino sem qualquer problema.


Traga um pouco de força aos seus pinos de saída com 8 poderosos Darlingtons! Este chip DIP contém 8 drivers que podem absorver 500 mA de uma fonte de 50 V e possui diodos de retrocesso incluídos internamente para acionar bobinas. Isso permitirá que seu pequeno microcontrolador ou microcomputador alimente solenóides, motores DC (em uma direção) e motores de passo unipolares.


Observe que este é um driver de 'coletor aberto' - ele só pode ser usado para conectar a carga ao terra e haverá uma 'queda' de 1 Volt (ou mais) nos transistores internos. As entradas podem ser acionadas por lógica de 3,3V ou 5V. Cabe perfeitamente em qualquer protoboard ou perfboard.
