BCD->SEVEN SEGM.DECOD/OPEN COLL.15V

ref: SN74LS47

Descrição

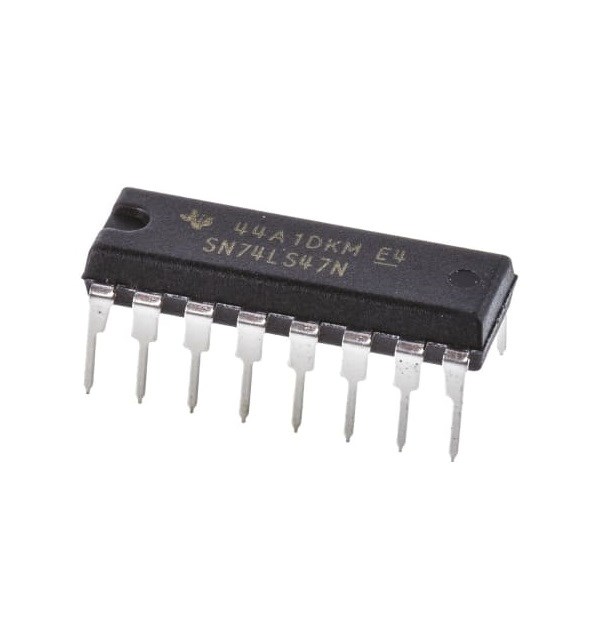

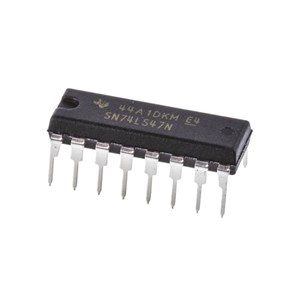

TEXAS INSTRUMENTS SN74LS47N

• Fabricante: Texas Instruments;
• Categoria de produto: Codificadores, descodificadores, multiplexadores e desmultiplexadores;
• Produto: Descodificadores / Desmultiplexadores;
• Família lógica: LS;
• Número de linhas de entrada: 4 Input;
• Número de linhas de saída: 7 Saída;
• Tempo de retardo de propagação: 100 ns;
• Tensão de alimentação - Mín: 4,75 V;
• Tensão de alimentação - Máx: 5,25 V;
• Temperatura operacional mínima: 0 C;
• Temperatura operacional máxima: + 70 C;
• Estilo de montagem: Orifício de passagem;
• Caixa / Gabinete: PDIP-16;
• Embalagem: Tubo;
• Função: Decodificador / Driver;
• Altura: 4,57 mm;
• Comprimento: 19,3 mm;
• Número de circuitos: 1 circuito;
• Faixa de temperatura operacional: 0 C a + 70 C;
• Série: SN74LS47;
• Tecnologia: Bipolar;
• Largura: 6,35 mm;
• Tensão de alimentação - Máx: 7 mA;
• Corrente de saída de alto nível: - 0,05 mA;
• Corrente de saída de nível baixo: 3,2 mA;
• Frequência de operação máxima: 35 MHz;
• Tensão de alimentação operacional: 5 V;
• Subcategoria: CIs lógicos;
• Peso unitário: 500 mg.
