TERMOSTATO DIGITAL 12V -50 ºC..110 ºC COM BESOURO E SONDA

Disponivel

€13,53

Leiria Coimbra

ref: CE0737

Descrição

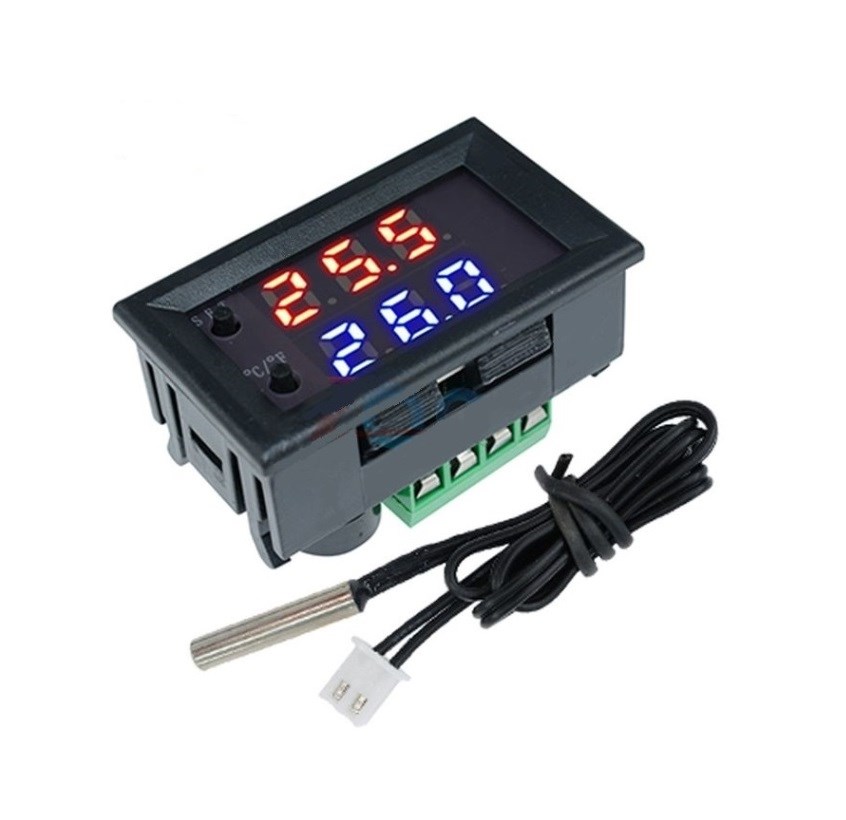

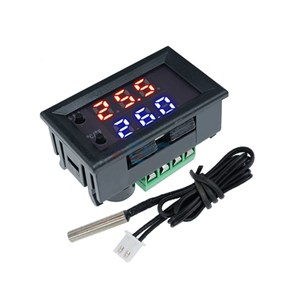

Termostato Digital com Besouro e Sonda NTC / Controlador de Dupla temperatura W1209WK

Este termómetro consiste em acionar um relé quando atingir a temperatura configurada. Ao atingir esta temperatura o relé irá acionar e assim permanecerá até cair a temperatura conforme foi configurado.

Faixa de medição de temperatura: -50 ℃ ~ 110 ℃
Temperatura 0,1 ℃, outro parágrafo ℃
Precisão: 0,1 ℃
Precisão da diferença de retorno: 0,1 ℃
Taxa de atualização: 0,5s
Proteção de alta temperatura: 0-110 ℃
Tensão de entrada: DC12V
Entrada de medição: NTC sensor tipo à prova d'água (10K 0,5%)
Saída: relé 10A em todo o caminho
Requisitos ambientais: -10°C-60°C, umidade 20%-85%
Tamanho: 48mm (comprimento) x 29mm (largura) x 32mm
Tamanho do furo: 46x26,5mm
Consumo de energia: Corrente estática ≤ 35mA; corrente de sucção ≤ 65mA
Fonte de alimentação: 12V 200mA

Ficha Técnica

Configuração:
- P0: C – H … Cold / Hot ……….. (C)
- P1: 0.1 ~ 30 °C … Histerese………….. (2.0)
- P2: -45 ~ 110 °C …. Lim. Superior…. (110)
- P3: -50 ~ 105 °C … Lim. Inferior …… (-50)
- P4: -10 ~ 10 °C …. Calibração ……….. (0.0)
- P5: 0 ~ 10 min. ….. Delay ……………… (00)
- P6: OFF/ON: -50~110°C. ..Alarme …(OFF)
- P7: CS / FH .. Celsius/Fahrenheit .. (CS)
- P8: ON / OFF ……Reset ………………….(OFF).
- SETpoint: O relé é aberto quando a temperatura atinge o valor programado no SETpoint.
- E fecha em: “SETpoint – P1” (diferença entre o SETpoint e a Histerese configurada em P1).
- P6: O valor permitido em P6 está condicionado ao SETpoint. Ex.: se num aquecimento deseja-se configurar um alarme em 40°C, o SETpoint deverá ser obviamente < 40°C.
- RESET: Ative o parâmetro P8 para restaurar aos valores de fábrica.

Modo de Configuração:
- 1 – SETpoint.1.1 – Pressione o botão SET uma única vez (o display azul começa a piscar);
- 1.2 – Pressione o botão °C/°F ou SET para definir o valor desejado. Cada toque incrementa/decrementa 0.1 ( 1 décimo ). Manter pressionado incrementa/decrementa aceleradamente;
- 1.3 – Aguarde um instante até que seja confirmada a configuração (o display pára de piscar em ~4 seg.)..OBS: O SETpoint fica condicionado aos limites de P2 e P3. Portanto, configure esses parâmetros de acordo com seu projeto por questões de segurança durante a operação, bem como o parâmetro P6 conforme a demanda do projeto.
- 2 – MENU ( P0 … P8 )
- 2.1 – Pressione SET por 3 seg.;
- 2.2 – Pressione SET ou °C/°F para percorrer entre os parâmetros ( P0 …. P8 );
- 2.3 – Após ter escolhido o parâmetro a ser configurado, pressione SET e °C/°F -simultaneamente (o display azul começa a piscar );
- 2.4 – Repita os passos 1.2 e 1.3 do item “SETpoint”.
