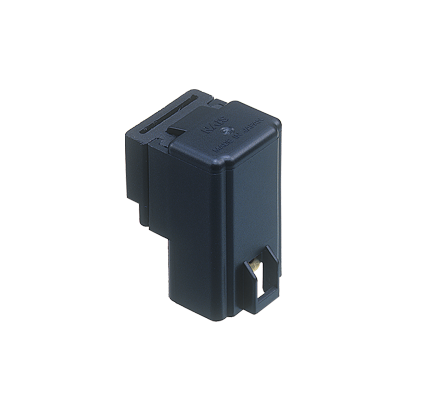

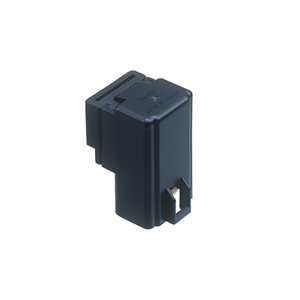

RELE AUTOMOTIVO 12V 20A

Ficha Técnica

• Tipo de montagem Tipo de montagem de parafuso

• Elemento de Proteção Nenhum
• Tensão nominal da bobina 12V DC
• Tipo de potência operacional nominal padrão (1,8 W)
• Acordo de Contato 1 Formulário C
• Tipo de terminal Tipo de plug-in
• Função de operação Um lado estável
• Operar (Set) Voltagem (a 20°C) (Inicial) Pressão máx. 8V DC
• Tensão de liberação (Reset) (a 20°C) (Inicial) Min. 0,6 V CC
• Corrente operacional nominal [±10%] (a 20°C) 150 mA
• Resistência da bobina (A 20oC) 80Ω
• Faixa de tensão utilizável 10 a 15V DC
• Resistência de contato (inicial) máx. 50mΩ (tipo 3mΩ) (Por queda de tensão 1A 6V DC)
• Material de contato Liga Ag
• Capacidade Nominal de Comutação (Carga Resistiva) 20A 12V DC
• Dados de contato: máx. Carregando corrente 30A por 1 min. (Tensão aplicada à bobina 14V DC, a 80°C 176°F)
• Min. Carga de comutação (resistiva) 1A 14V DC (a 20°C 68°F)
• Queda de tensão de contato (após teste de vida elétrica) máx. 0,4 V (Transportando 20 A 12 V DC)
• Resistência de isolamento (Min. MΩ)(Inicial) Min. 10 MΩ (a 500 V DC, Medição no mesmo local que a seção [Ritidez dielétrica].)
• Rigidez Dielétrica (Entre Contatos Abertos) (Inicial) 500 Vrms por 1 min. (Corrente de detecção: 10mA)
• Rigidez Dielétrica (Entre Contatos e Bobina) (Inicial) 500 Vrms por 1 min. (Corrente de detecção: 10mA)
• Operar (Definir) Tempo(Na tensão nominal da bobina) (A 20oC) (Inicial) Pressão máx. 10ms (sem tempo de retorno do contato)Tempo de Liberação (Reinicialização)(na tensão nominal da bobina) (a 20°C) (inicial) máx. 10ms (Sem tempo de retorno de contato) (Sem diodo)
• Resistência ao choque: Funcional Mín. 100 m/s2 [aprox. 10G] (Pulso de meia onda de onda senoidal: 11ms; tempo de detecção: 10µs)
• Resistência à vibração: Funcional 33 Hz, Min. 44,1 m/s2 [aprox. 4,5G] (Tempo de detecção: 10µs)
• Resistência ao choque: Destrutivo Min. 1.000 m/s2 [aprox. 100G] (Pulso de meia onda de onda senoidal: 6ms)
• Resistência à vibração: Destrutivo 33 Hz, Min. 44,1 m/s2 [aprox. 4.5G] (Tempo de vibração para cada direção; direção X, Y: 2 horas, direção Z: 4 horas)
• Vida Esperada: Vida Mecânica Mín. 5 x 105 (a 120 cpm)
• Vida útil esperada: Elétrica [Carga resistiva] Min. 105 na capacidade de comutação nominal, frequência de operação: 2s ON, 2s OFF
• [Carga do motor] Min. 105 a 12V DC, 100A (Inrush), 20A (Stey),
• Frequência de operação: 2s ON, 2s OFF
• [Carga da lâmpada de halogênio] Min. 105 a 12V DC, 100A (Inrush), 20A (Stey)
• Frequência de operação: 1s ON, 14s OFF
• Condições Temperatura ambiente: –30 a +80°C –22 a +176°F, Umidade: 5 a 85% H.R. (Evite formação de gelo ou condensação)
• Peso (Tip.) Aprox. 31 g 0,1,09 onças
• Padrão à prova d'água JIS D0203 S2
