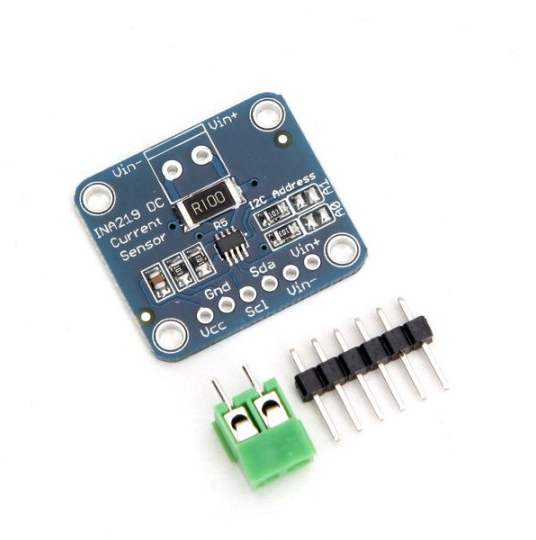

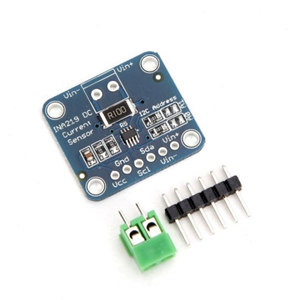

MODULO SENSOR CORRENTE DC 26V 3.2A INA219

ref: MOD9011

Descrição

• Este pequeno cartão resolverá todos os seus problemas de monitoramento de energia. Em vez de lutar com dois multímetros, basta usar este cartão com o chip INA219B e medir a tensão e o consumo de corrente DC, tudo via protocolo I2C com 1% de precisão.


• Este chip pode lidar com medição de corrente alta, até +26VDC, mesmo que seja alimentado por 3 ou 5VDC. Também pode relatar o lado de baixa tensão, ideal para monitorar a vida útil de uma bateria ou painéis solares.


• Um amplificador de precisão mede a tensão através do resistor de detecção de 0,1 ohms a 1%. Como a diferença máxima de entrada do amplificador é de ±320 mV, isso significa que ele pode medir até ±3,2 amperes. Com o ADC interno de 12 bits, a resolução da faixa de ±3,2A é de 0,8mA. Com o ganho interno definido para o mínimo de DIV8, a corrente máxima é de 400 mA ± e a resolução é de 0,1 mA. Hackers avançados podem remover o resistor de detecção de corrente de 0,1 e substituí-lo por conta própria para alterar a faixa (digamos, 0,01 ohms para medir até 32 amperes com resolução de 8 mA).


• Um filtro de linha de 6 pinos está incluído (para que você possa conectar facilmente este sensor a uma placa de ensaio), bem como um poste de ligação de 3,5 mm para que você possa conectar e conectar facilmente a carga. O uso é simples. Alimente o sensor com 3 a 5 VDC e conecte os dois pinos I2C ao seu microcontrolador. Em seguida, conecte sua fonte de alimentação de destino ao VIN + e a carga ao solo para VIN-.
