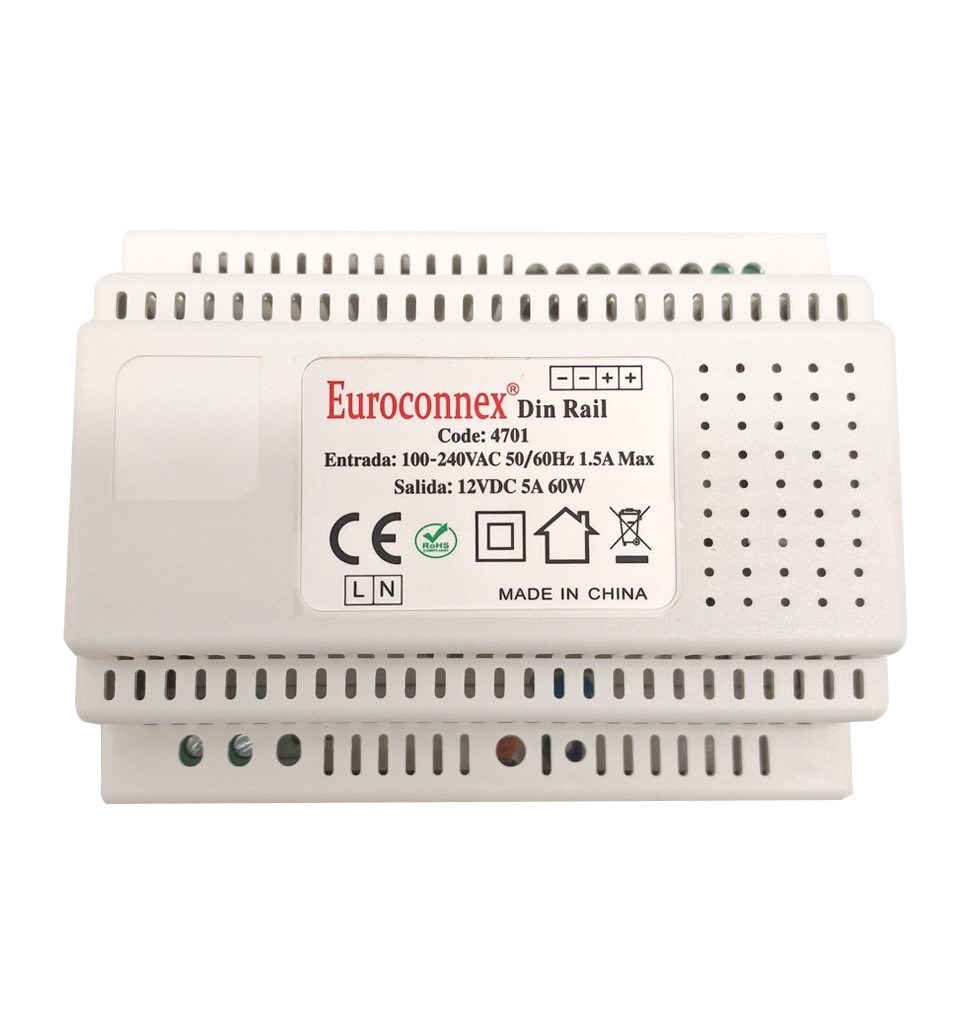

FONTE ALIMENTACAO CALHA DIN 12V 60W

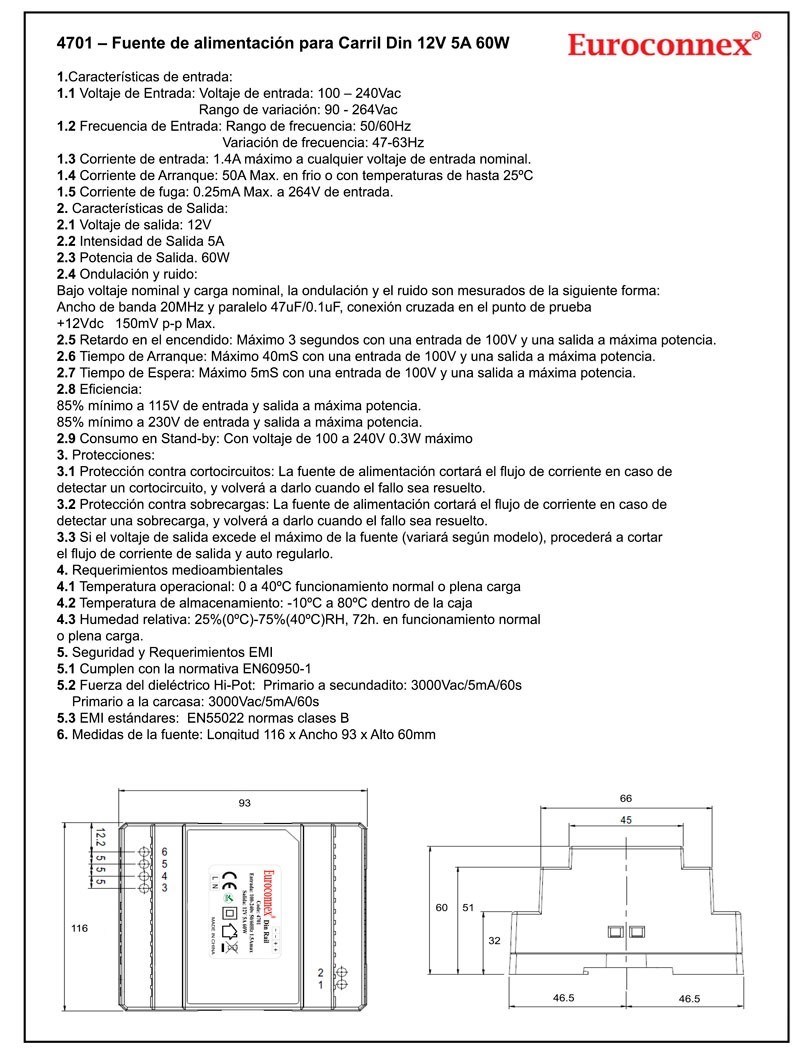

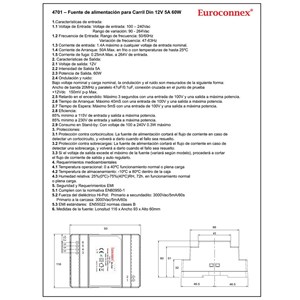

Ficha Técnica

1. Recursos de entrada:
1.1 Tensão de entrada: Tensão de entrada: 100 - 240Vac
Faixa de variação: 90 - 264Vac
1.2 Frequência de entrada: Faixa de frequência: 50/60Hz
Variação de Frequência: 47-63Hz
1.3 Corrente de entrada: máximo de 1,4 A em qualquer tensão de entrada nominal.
1.4 Corrente de partida: 50A máx. frio ou com temperaturas até 25ºC
1,5 Corrente de fuga: 0,25mA máx. na entrada 264V.
2. Características de saída:
2.1 Tensão de saída: 12V
2.2 Corrente de Saída 5A
2.3 Saída de Potência. 6OW.
2.4 Ondulação e ruído:
Sob tensão nominal e carga nominal, a ondulação e o ruído são medidos da seguinte forma:
'Largura de banda 20MHz e paralelo 47uF/0.1uF, conexão cruzada no ponto de teste
+12V 150mV p-p Máx.
2.5 Retardo na inicialização: Máximo 3 segundos com entrada de 100V e saída na potência máxima.
2.6 Tempo de Inicialização: Máximo 40mS com entrada de 100V e saída em potência máxima.
2.7 Hold Time: Máximo 5mS com entrada de 100V e saída em potência máxima.
2.8 Eficiência:
85% mínimo na entrada de 115V e saída na potência máxima.
85% mínimo na entrada de 230V e saída na potência máxima.
2.9 Consumo em Stand-by: Com tensão de 100 a 240V 0,3W máximo
3. Proteções:
3.1 Proteção contra curto-circuito: A fonte de alimentação cortará o fluxo de corrente em caso de detectar um curto-circuito e retornará a ele quando a falha for resolvida.
3.2 Proteção contra sobrecarga: A fonte de alimentação cortará o fluxo de corrente em caso de deteção de uma sobrecarga, e a fornecerá novamente quando a falha for resolvida.
3.3 Se a tensão de saída ultrapassar o máximo da fonte (varia de acordo com o modelo), procederá ao corte do fluxo de corrente de saída e auto-regulação.
4. Requerimentos ambientais
4.1 Temperatura operacional: 0 a 40ºC operação normal ou plena carga
4.2 Temperatura de armazenamento: -10ºC a 80ºC dentro da caixa
4.3 Humidade relativa: 25%(0ºC)-75%(40ºC)RH, 72h. em operação normal
0 carga completa.
5. Requisitos de segurança e EMI
5.1 Estão em conformidade com a norma ENGO950-1
5.2 Rigidez dielétrica Hi-Pot: Primário para Secundário: 3000Vac/SmA/60s
Primário para o caso: 3000Vac/SmA/60s
5.3 Normas EM: normas ENSS022 classe B
6. Medidas da fonte: Comprimento 116 x Largura 93 x Altura GOmm
