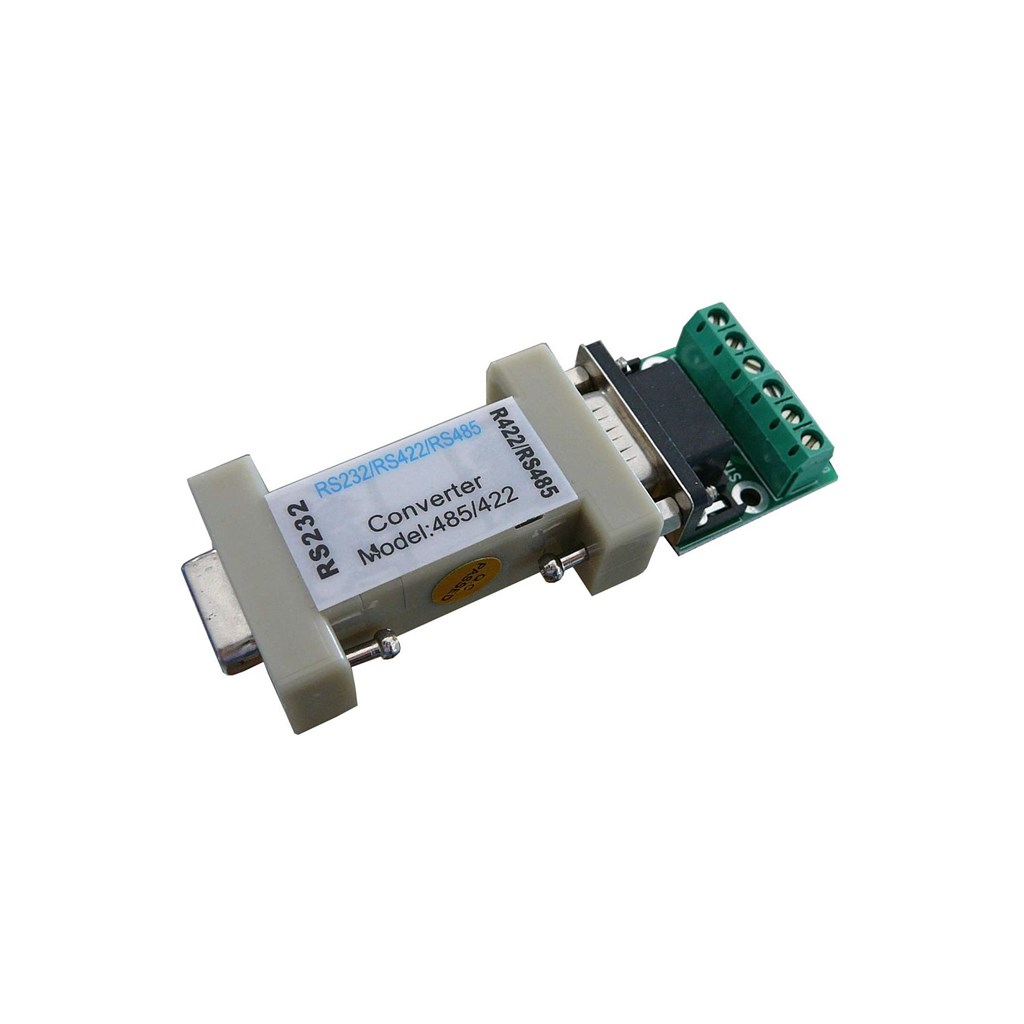

CONVERSOR RS232 A RS485 E RS422

Ficha Técnica

Interface Compatível com os padrões EIA/TIA RS-232 C e RS-422.

Lado RS-232: conector tipo DB9 fêmea.

Lado RS-422: conector tipo DB9 macho com placa de conexão adicional para conexões de fios.

Funciona nos modos Half Duplex Full Duplex em RS422

Velocidade de transferência de 300 a 115200 bps.

Sinais: RS232 C: TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND // RS422: D +/A (TX +), D-/B (TX-), RX +, RX-, GND, + 5 V, + 12.

Distância máxima de transmissão 1200 m (RS-422) e 5 m (RS-232)

- Para conectar diferentes dispositivos eletrónicos entre si (por exemplo no mundo dos servidores, automações, terminais de pagamento, ou simplesmente mais para sincronizar uma câmara e um PC), muitas vezes é necessário converter estes dois padrões. Este dispositivo é capaz de converter RS232 em RS422, estendendo a distância máxima para 1,2 km. Passivo, não necessita de alimentação externa (a interface RS-232 é utilizada para alimentação). O circuito interno controla a direção do fluxo de dados. Na utilização do RS-232, o software se comportará como no RS422 sem nenhuma alteração.
